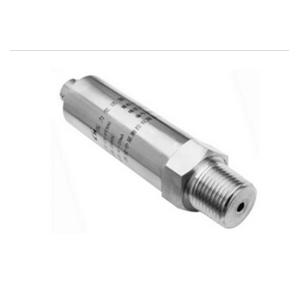

耐高温压力变送器 - CS-PT800
产品介绍
一、耐高温压力变送器 - CS-PT800产品说明
CS-PT800系列溅射薄膜压力变送器是一款耐高温、大量程、高精度产品。广泛用于气体、液体压力检测，如水、油、轻度腐蚀性液体和气体。
溅射薄膜芯体是指采用化学方法，首先在芯体的弹性体上用化学方法溅射一层绝缘体，其次在绝缘体上溅射上一组测量用的金属薄膜型惠斯登电桥和温度补偿电阻，最后在金属薄膜电阻上面覆盖一层绝缘材料。当芯体受压力弹性体发生形变时,溅射在弹性体上的金属薄膜惠斯登电桥也随之一起发生形变而产生线性输出。
二、耐高温压力变送器 - CS-PT800产品特点及应用领域
±0.1、±0.25、±0.5%F.S精度；溅射薄膜芯体；可耐150℃高温；全焊接无0型圈；多种连接器和压力接口；无极性二线制电流输出；交直流二用电压输出；本安、隔离、CE认证；符合RoHS标准。
应用于：工程机械，汽车发动机，高压共轨发动机，高温高寒环境，深井油压测量，锅炉压力检测，天然气储气设备，液压润滑。
三、耐高温压力变送器 - CS-PT800技术参数
|
常 规 |
数 值 |
备 注 |
||||
|
压力范围 |
0~0.1MPa......200MPa |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1个大气压 1个大气压=98kPa |
||||
|
过载压力 |
2倍额定压力 (2X) |
|||||
|
破坏压力 |
4倍额定压力 (4X) |
|||||
|
精 度 |
±0.1%F.S，±0.25%F.S，±0.5%F.S |
|||||
|
稳 定 性 |
典型值0.25%F.S, max：0.4%F.S |
|||||
|
使用温度 |
－50℃~150℃ (可根据需要扩展到－50℃~230℃) |
|||||
|
补偿温度 |
－20℃~120℃ |
|
||||
|
兼容介质 |
与1Cr18Ni9Ti兼容的所有腐蚀性介质 |
|
||||
|
电器性能 |
二线制 |
三/四线制 |
|
|||
|
输出信号 |
4~20mA |
0~20mA |
0~10mA |
0~5V |
0~10V |
|
|
供电电源 |
12~30Vdc |
12~30Vdc |
|
|||
|
负载电阻 |
(U-10)/0.02(Ω) |
(U-10)/0.02(Ω) |
＞20kΩ |
|
||
|
绝 缘 |
＞100M Ω@50V |
|
||||
|
电器强度 |
500V@60 second |
|
||||
|
振动/冲击 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
||||
|
压力耐用 |
2×106压力周期@25℃ |
|
||||
|
显示范围 |
-999~1999 |
|
||||
|
电器连接 |
赫氏曼、航空插头、固线套出线、防水出线、Packard |
|
||||
|
压力接口 |
M20×1.5、G1/4、G1/2、R1/2、NPT1/2、NPT1/4 |
|
||||
|
压力形式 |
表压G，密封表压S，绝压A |
响应时间：10ms |
||||
|
认证项目 |
本质安全防爆型E、欧盟电器安全标准CE |
|
||||
|
电磁兼容 |
电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2 |
|
||||
