荷兰Smartec 超低功耗高精度数字输出温度传感器 - SMT172

Mouse over image to zoom

能效zui高的温度传感器：
每次测量仅消耗 0.36µJ (T A =25°C, 3.3V)
宽的温度范围: -45°C 至 130°C
宽的工作电压范围: 2.7V 至 5.5V
精度高: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)
超低噪声: 0.002°C (测量时间 3.6ms)
超低耗电电流 (连续工作时 60µA ，
每秒一次测量时平均 220nA)
长期稳定性非常好
可直接与微处理器接口

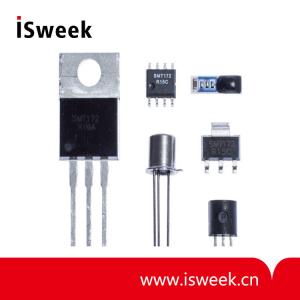

众多封装选择

产品型号：: SMT172

PDF：

订货数量：

询价加入询价篮

产品介绍

一、荷兰Smartec 超低功耗高精度数字输出温度传感器 SMT172描述：

SMT172 是一款新的超低功耗，高精度数字输出温度传感器。它的性能稳定，使用方便，测量温度范围宽。它是一款单晶硅集成电路，应用了新的设计原理，采用了高精度的单温度点校准，在10°C 至 100°C 范围内精度达到±0.25°C。
SMT172 的工作电压范围是 2.7 伏至 5.5 伏，3.3 伏时连续工作状态下耗电电流为 60 微安，测量速度可高达每秒 4000 个有效读数（室温）。极低的测量噪声使得这款传感器成为能效zui高的温度传感器(每测量仅消耗0.36 微焦尔能量)。
SMT172 的输出是脉冲宽度调节信号，其占空比正比于被测温度。这使得此温度传感器可以直接与微处理器接口，无须额外的模数转换电路。目前，即便低价微处理器一般都拥有高频计时器，可以快速而准确地读取脉冲信号的时间间隔，从而得到占空比信息。对于用户来讲可以很快地完成从开发到进入市场的步骤。

二、荷兰Smartec 超低功耗高精度数字输出温度传感器 SMT172特点：

能效zui高的温度传感器：
每次测量仅消耗 0.36µJ (T A =25°C, 3.3V)
宽的温度范围: -45°C 至 130°C
宽的工作电压范围: 2.7V 至 5.5V
高精度: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)

超低噪声: 0.002°C (测量时间 3.6ms)

超低耗电电流 (连续工作时 60µA ，

每秒一次测量时平均 220nA)
长期稳定性非常好
可直接与微处理器接口
众多封装选择

三、荷兰Smartec 超低功耗高精度数字输出温度传感器 SMT172应用：

超低功耗应用：可携带电子器材，无线传感器网络
医学应用: 体温测试，体温监测
仪表应用: (医用)化学分析，高精度仪表
环境监测(室内/室外)
工业应用: 过程监测/控制

四、荷兰Smartec 超低功耗高精度数字输出温度传感器 SMT172参数

参数	较小	典型	较大	单位	条件
供电电压	2.7		5.5	V
激励电流		50		μA	TA = -45°C, Vcc = 2.7V, 输出引脚无负载
		60		μA	TA = 25°C, Vcc = 3.3V,
		70		μA	TA = 25°C, Vcc = 5.5V,
平均电流		220		nA	TA = 25°C, Vcc = 3.3V,每秒测量一次
断电电流		0		μA	用Vcc引脚控制
精度 TO18		0．25		°C	-10°C to 100 °C
		0．8		°C	-45°C to 130 °C
		0．1		°C	-20°C to 80 °C （二级关系)
		0．4		°C	-45°C to 130 °C (（二级关系)
精度 TO92/TO220 SOT223		0．35		°C	-10°C to 100 °C
		1		°C	-45°C to 130 °C
		0．25		°C	-20°C to 80 °C（二级关系)
		0．8		°C	-45°C to 130 °C （二级关系))
测量时间		1．8		ms	TA = 25°C, Vcc = 3.3V, 8 periods
噪音4			<0.0002	°C	TA = 25°C, Vcc = 5 V, 1 s 测量时间
输出占空比	0．11		0,93		45°C to 130°C
输出频率	0．5		7	kHz	1 - 4 kHz for Vcc= 4.7-5.5 V and TA=-25°C to 110°C
PSRR at Vcc			0．1	°C/V
重复性			0．01	°C	TA = 25°C, Vcc = 5V, TO18
启动时间		1	2	ms
长期漂移			0．0058	°C	TA = 22°C, Vcc = 5V, 365 天, TO18
输出阻抗			100
工作温度	-45		130	°C
存储温度	-50		150	°C
占空比与温度的一级关系: T = 212.77 DC - 68.085
占空比与温度的二级关系: T = -1.43 DC2 +214.56 DC - 68.6
