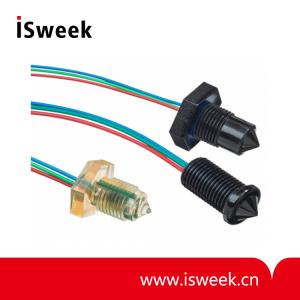

英国SST 光电式液位传感器/光电液位开关 - LLC200D3SH

  • 英国SST 光电式液位传感器/光电液位开关
Mouse over image to zoom

耐腐蚀性液体,如盐酸
灵敏度高
输出电流大,可驱动白炽灯等报警装置

产品型号:
LLC200D3SH
PDF:
订货数量:

产品介绍

一、英国SST 光电式液位传感器/光电液位开关LLC200D3SH(工业级)产品描述
液位传感器提供单点液位检测, TTL兼容的推挽输出。设计传感器含有一个红外发射源和一个探测器,安装位置精确,以确保两者在空气中达到很好的光耦合。当传感器的锥形端浸入液体时,红外光会透射出锥形面,到达探测器的光强就会变弱。
该LLC系列光电液位传感器(工业级型、光电水浸传感器)专为工业应用而设计。能胜任工业应用中重负荷的环境。本系列产品适合宽电压范围供电环境,驱动电流可达到250mA。因此,该系列传感器可以直接驱动报警以及其他设备。


二、英国SST 光电式液位传感器/光电液位开关LLC200D3SH(工业级)典型应用:

1.机器润滑油、散热剂、冷冻剂液位检测
2.齿轮箱、传动箱油剂液位检测
3.泵、变速箱液位检测


三、英国SST 光电式液位传感器/光电液位开关LLC200D3SH(工业级)特性
1) M12或者1/2” SAE接口
2) 三线电气接口
3) 250mA输出
4) 有常温和高温型两种版本可供选择(高温可达125摄氏度)


四、英国SST 光电式液位传感器/光电液位开关LLC200D3SH(工业级)电气特性:

供电电压( Vs) 4.5 Vdc 到 +15.4Vdc
供电电流( Is) 最大 2.5mA (Vs = 15.4Vdc)
输出类型 物料号D3后带L表示传感器空气中输出为低电平;
其它为高电平
输出灌电流和拉电流( Iout) 100mA
工作温度范围 -25°C 到 +80°C(标准型)
-40°C 到 +125°C(扩展型)
储存温度 -30°C 到 +85°C (标准型)
-40°C 到 +125°C (扩展型)
输出电压( Vout)
Iout = 100mA
输出高
Vout = Vs - 1V 最大
输出低
Vout = 0V + 0.5V 最大
输出电压( Vout)
Iout = 0mA
输出高
Vout = Vs - 0.3V Max
输出低
Vout = 0V + 0.1V Max
