数字式湿度/温度传感器 - HIH6000系列

产品介绍

一、HIH6000系列数字式湿度/温度传感器产品描述

HIH6000系列数字式湿度/温度传感器：HIH6130/6131 系列是组合在同一个封装内的数字输出式相对湿度 (RH) 和温度传感器。

这些传感器具有以下数个竞争优势：

• 长期稳定性

• 总误差带

• 可靠性

• 总成本的解决方案

• 真实有效的温度补偿数字式 SPI 输出

• 节能

• 超小型封装

长期稳定性（1.2 %RH 连续超过5 年）
同类的湿度传感器需要经历 12 小时 75% RH 的再水合过程（需要在特殊的设备室内完成），才能修正回流温度漂移。霍尼韦尔传感器在回流之后也会出现温度漂移，然而，它仅需要在室温条件 (>50% RH) 下进行 5 小时的再水合过程即可。霍尼韦尔产品的长期稳定性为客户提供了以下优势：

• 很大程度减少性能问题

• 在使用周期内，不需要对传感器加以维护或更换，有助于延长系统的正常运行时间

• 无需定期在应用中校正传感器，减少了工作量和成本

总误差带 (TEB) (±5% RH)
霍尼韦尔对总误差带作出了规定，可实现为全面、有意义的测量，在 5°C 至 50°C [41°F 至 122°F] 的补偿范围内提供 ±5% RH 的切实传感器精度，总误差带为 10% RH 至 90% RH，其中的所有误差来源于：

•  湿度的非线性

•  湿度的回滞

•  湿度的非重复性

•  零点热影响

•  斜率热影响

•  回滞热影响

可靠性
新型霍尼韦尔 HIH6130/6131 系列传感器使用激光修正、热固性聚合物电容式传感元件。元件的多层构造可抵御大多数的应用危险，如凝结、污垢、灰尘、油渍及常见的环境化学物质，这有助于提供稳定性和可靠性。

总成本最低的解决方案
由于该传感器的总误差带且作为组合式的湿度/温度传感器，因此可为客户提供总成本很低的解决方案。

真实有效的温度补偿数字式 SPI 输出
这使得客户可以从印刷电路板上移除与信号调节有关的组件，从而释放电路板空间并降低与这些组件有关的成本（比如，采购、库存、组装）。通常可避免在 PCB 上有多个信号调节组件而带来的问题。简化了与微处理器的集成，从而无需客户进行复杂的信号调节。

节能

• 低电源电压：可在低至 2.3 V 的直流电压下工作，从而可在低电能和兼容无线的应用中使用，提升节能性并延长系统电池使用寿命。

• 低功耗：当应用中不进行测量时，传感器便会进入休眠模式，在电池供电系统耗电仅1 µA。当电池全面运转时需耗电 650 µA 。睡眠模式有助于很大限度的延长电池寿命，缩小电源供电规模并降低应用的整体重量。

超小型封装

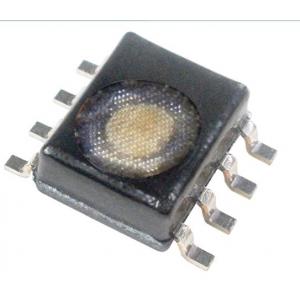

SOIC-8 SMD（表面贴装型传感器）封装为超小型封装形式，包括该自带疏水过滤器的抗冷凝版本。可灵活地在应用中使用，在 PCB 上占据的空间更小，并且通常让拥挤的 PCB 或小型装置中的排布更为简单。

组合式湿度与温度传感器
湿度和温度传感器在同一封装中。这让相对湿度测量得到温度补偿，并提供第二独立的温度传感器输出。这让用户只需购买一个传感器而不是两个。

载带与卷盘包装
高成本效益的卷带和卷盘封装可用在大批量、自动拾取和放置制造中使用，消除 PCB 上引线错位的情况，并帮助客户降低生产成本。

高分辨率
应用内使用的湿度传感器提供 14 位的高分辨率，温度传感器也提供 14 位的分辨率，可帮助用户的系统检测到很小的相对湿度或温度变化。

二、HIH6000系列数字式湿度/温度传感器特性

• 工作温度范围宽：-25°C 至 85°C [-13°F 至 185°F]，可用于多种应用

• 可选一个或两个 %RH 值报警输出：让用户能够监控 RH 值是否高于或低于预定值和应用中的临界值

• 多功能 ASIC：通过降低或消除原始设备制造商校准的风险和成本来提升在应用中的灵活性

• 行业标准封装：为设计提供了方便

• 兼容 RoHS 和 WEEE；无卤素

• 带阻水过滤器并且抗冷凝：允许在众多冷凝环境下使用

• SPI 数字通信格式：提供将传感器集成到现有系统级架构中的灵活性

三、HIH6000系列数字式湿度/温度传感器应用领域

• HVAC/R：可在空调/空气流动系统、热传感、温控器、加湿机/除湿机和恒湿机中提供精确的相对湿度和温度测量，以维持人体舒适度以及理想的储存湿度/温度，同时能够实现低能耗，满足系统的准确度与规定要求，系统正常运行时间最大化，并改善整体系统质量

• 呼吸治疗：可在睡眠呼吸机和呼吸机中提供准确的相对湿度和温度测量，通过提供温暖湿润的空气提高患者在治疗过程中的舒适度、安全性和疗效

• 婴儿暖箱/微环境可用来提供很佳温度和相对湿度水平，支持关键的处理与试验，通过需要的气候条件提高处理功效。

• 空气压缩机：可在压缩空气管路中提供准确的相对湿度测量，避免系统出现冷凝；干燥的压缩空气对于客户的工艺控制测量非常关键

• 气象站：可在地面或空中气象站中提供准确的相对湿度和温度测量，能够实时高精度地监测/报告实际天气状况

• 电信机柜：可在电信机柜的空调系统中提供准确的相对湿度和温度测量；维持机柜内合适的温度和湿度水平，从而使系统的运行时间和性能最大化

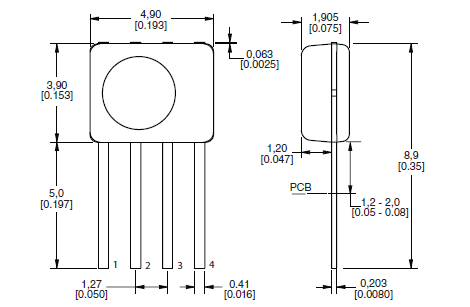

四、HIH6000系列数字式湿度/温度传感器机械图

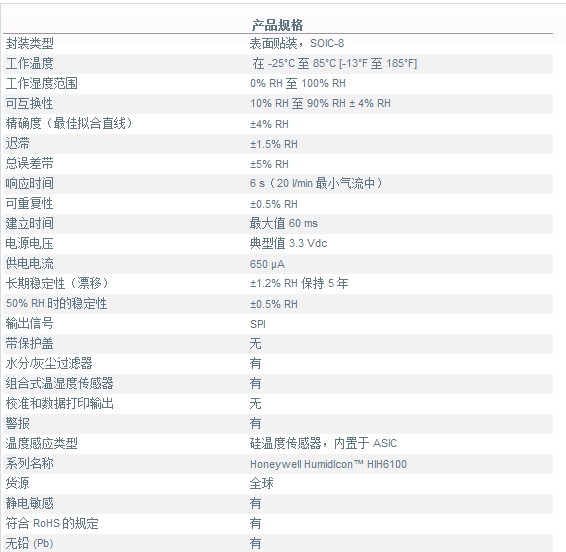

五、HIH6000系列数字式湿度/温度传感器产品规格
