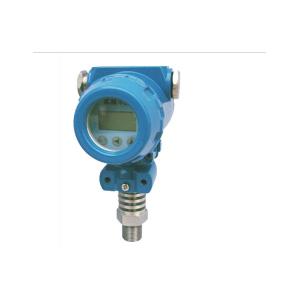

压阻式隔爆型压力变送器 - CS-PT200
产品介绍
压阻式隔爆型压力变送器CS-PT200产品特点及应用领域
0.5%F.S精度；可带上下限报警；抗压力冲击缓冲接头；多种压力量程和信号输出；多种连接器和压力接口；无极性二线制电流输出；本安防爆、隔离防爆；CE认证；可配置现场显示。
应用于：恒压供水，压缩天然气，自来水四遥，中央空调，自动检测系统，油井实时管理，管、罐压力计量，锅炉供热系统。
压阻式隔爆型压力变送器CS-PT200产品说明
CS-PT200系列压力变送器是一款本安防爆型、隔离防爆型产品，性价比高。广泛用于气体、液体压力检测，如水、油、轻度腐蚀性液体和气体。
该产品采用1Cr18Ni9Ti不锈钢引压头，压力芯体选用国外品牌，专用V/I转换电器，能方便的对其零点和满程进行校准，通过本安防爆认证、隔离防爆认证和CE认证。
二线制环流输出引线无极性；三线制电压输出型为交直流两用。
可以方便时对零位和满量程进行调校。
缓冲接头可以防止5~10倍量程的水锤或冲击。
本产品具有漂移量小，性能稳定、质量可靠，结构合理，主要用于需要隔离防爆或本安防爆的环境危险现场。
压阻式隔爆型压力变送器CS-PT200技术参数
|
常规 |
数 值 |
备 注 |
|||||
|
压力量程 |
0~0.2MPa......60MPa |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa
1kgf/cm2=1个大气压 1个大气压≈98kPa |
|||||
|
过载压力 |
2倍额定压力 (2X) |
||||||
|
破坏压力 |
3倍额定压力 (3X) |
||||||
|
精 度 |
±0.5%F.S（更高精度请选PT300或MARS系列） |
||||||
|
稳 定 性 |
典型值0.25%F.S, max：0.4%F.S |
||||||
|
使用温度 |
－40℃~85℃ |
||||||
|
补偿温度 |
－10℃~70℃ |
|
|||||
|
兼容介质 |
与1Cr18Ni9Ti兼容的所有腐蚀性介质 |
|
|||||
|
电器性能 |
二线制 |
三线制 |
|
||||
|
输出信号 |
4~20mA |
0~5V |
1~5V |
0.5~4.5V |
0~10V |
|
|
|
供电电源 |
10~30Vdc |
8~30Vdc |
5V(ratio) |
11~30Vdc |
|
||
|
负载电阻 |
(U-10)/0.02(Ω) |
＞20kΩ |
|
||||
|
绝 缘 |
＞100M Ω@50V |
|
|||||
|
电器强度 |
500V@60 second |
|
|||||
|
振动/冲击 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
|||||
|
压力耐用 |
2×106压力周期@25℃ |
|
|||||
|
显示范围 |
-9999~99999@PT200C |
|
|||||
|
电器连接 |
防水出线，外壳防护IP65 |
|
|||||
|
压力接口 |
M20×1.5，G1/2，R1/4，NPT1/2 |
|
|||||
|
压力形式 |
表压G，密封表压S |
响应时间：10ms |
|||||
|
认证项目 |
隔离防爆型D、欧盟电器安全标准CE |
|
|||||
|
电磁兼容 |
电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2 |
|
|||||
