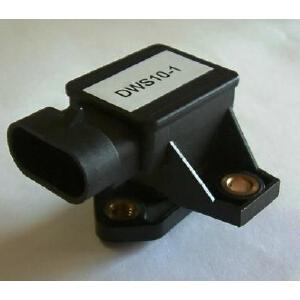

英国SST 霍尔效应 旋转位置传感器 - DWS10-1,DWS10-3

产品介绍

一、旋转位置传感器DWS10简要说明

     RPN系列旋转位置传感器利用一个磁场偏置，霍尔效应集成电路（IC）来精确地检测致动器在设定

工作范围内的旋转运动。这个IC连同信号处理电路，保护电路和两个永磁体一起密封在坚固的封装内。

二、旋转位置传感器DWS10工作

     致动器轴旋转时，霍尔效应IC的位置相对于磁铁会发生变化，从而导致磁通密度的变化。

然后IC输出转换为线性输出。

三、旋转位置传感器DWS10安装

     传感器是法兰安装的。传感器终端配有一个AMP Superseal1.5系列连接器。

四、旋转位置传感器DWS10典型应用

     紧凑的设计和坚固的结构使得这款传感器十分适用于位置和运动检测，

例如踏板，节流阀，变速器，控制杆，连杆，悬架高度和悬挂位移：

卡车、越野车、工业车辆和设备、工程车辆和设备、农业车辆和设备、起重机

五、旋转位置传感器DWS10特点

固态霍尔效应技术
集成反极性，短路和EMC保护
90°测量范围，允许旋转360°
坚固的密封包装和集成连接器

六、旋转位置传感器DWS10优点

长使用寿命，低扭矩驱动，大大地减少了磨损机制。
抗接线不当和电气噪声损伤
宽工作角度，支持超程
在恶劣的环境下坚固耐用

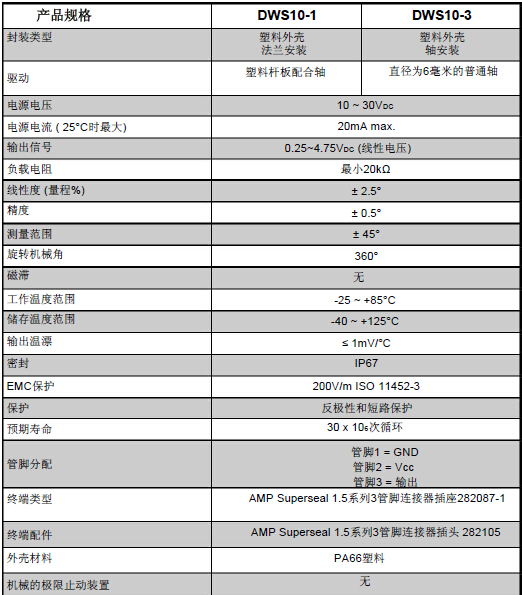

七、旋转位置传感器DWS10技术参数
