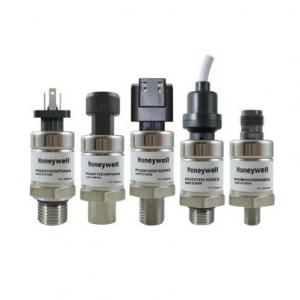

霍尼韦尔Honeywell 压力传感器 - PX2系列

  • 霍尼韦尔Honeywell 压力传感器
Mouse over image to zoom

压力范围:1 bar 至 70 bar|100 kPa 至 7 MPa | 15 psi 至 1000 psi
压力参考:绝压、封密表压或通风表压
电气连接器类型:Metri-Pack 150(UL 94 HB 或 V-0 选项),Micro M12、DIN、Deutsch 或电缆(1 米、2 米、3 米或 5 米)
总误差带:±2.0 %
工作温度和补偿温度范围:-40°C 至 125°C [-40°F 至 257°F]
响应时间:<2 ms
使用寿命:在工作压力下至少可循环 1000 万次
输出传输功能:成比例、稳压或电流

产品型号:
PX2系列
PDF:
订货数量:

产品介绍

一、霍尼韦尔Honeywell 压力传感器 PX2系列 描述:

  TruStability™ HSC 系列高精度,  数字 I²C 地址:0x28,SMT RR:双轴向带刺端口,  同一侧,  差压,  ±5 inH2O,  3.3 Vdc,无特殊选项。

  TruStability™ 高精度硅陶瓷 (SSC) 系列是压阻式硅压力传感器,提供成比例的模拟输出或数字输出,用于在指定的满量程压力跨度和温度范围内提供压力读数。

  HSC 系列能够利用电路板上的专用集成电路 (ASIC) 对传感器零位、灵敏度、温度系数和非线性执行全面的校准和温度补偿。以约 1 kHz 和 2 kHz 的速率分别更新经校准的模拟输出值和数字输出值。

  HSC 系列在 0°C 到 50°C [32°F 到 122°F] 的温度范围内进行校准。此传感器的特点是可在 3.3 Vdc 或 5.0 Vdc 单电源条件下工作。

  这些传感器可测量绝压、表压或差压。绝压型传感器使用真空压力作为内部参考值,其输出值与绝压成比例。表压型传感器以大气压力为参考,提供与大气压力相差成比例的输出值。差压传感器可在两个压力端口之间测量压力。

  TruStability™ 压力传感器旨在与非腐蚀和非离子气体配合使用,例如空气和其他干燥气体。可用选项将这些传感器的性能扩展到压力范围高于 40 mbar | 4 kPa |20 inH2O.

  全部产品均按照 ISO 9001 标准设计和制造。


二、霍尼韦尔Honeywell 压力传感器 PX2系列 特点:

压力范围:1 bar 至 70 bar|100 kPa 至 7 MPa | 15 psi 至 1000 psi

压力参考:绝压、封密表压或通风表压

压力端口类型:7/16-20 UNF 1/4 in 45° 扩口母螺纹带顶针 (SAE J512)、7/16-20 UNF 45° 扩口公螺纹带顶针 (SAE J513)、7/16-20 UNF 37° 扩口公螺纹带顶针 (SAE J514)、G1/4 (ISO 1179-3)、G1/8 (ISO 1179-3)、M12 x 1.5 (ISO6149-3)、1/4-18 NPT、1/8-27 NPT、9/16-18 UNF、(SAE J1926-3) 或 7/16-20 UNF (SAE J1926-3)

电气连接器类型:Metri-Pack 150(UL 94 HB 或 V-0 选项),Micro M12、DIN、Deutsch 或电缆(1 米、2 米、3 米或 5 米)

总误差带:±2.0 %

工作温度和补偿温度范围:-40°C 至 125°C [-40°F 至 257°F]

响应时间:<2 ms

使用寿命:在工作压力下至少可循环 1000 万次

输出传输功能:成比例、稳压或电流

机械冲击额定值:按照 MIL-STD-202F,方法 213B,条件,为 100 G。F

振动额定值:20 G 扫描,10 Hz 到 2000 Hz

入口保护:高达 IP69K

辐射抗扰保护:高达 100 V/m (ISO 11452-2)

阻燃选项:对于所有电气接线端子,采用 UL 94 HB 标准;可根据要求提供 UL 94 V-0


三、霍尼韦尔Honeywell 压力传感器 PX2系列 应用:

工业:

暖通空调/制冷(HVAC/R)系统
空气压缩机


一般应用:

可用在以下应用中监控空气和液体压力:
排放监测
工厂自动化
流量和液位
流体动力
泡沫分配
注模脱模阀
激光器
层压设备
包装设备
气动系统

太阳能

喷雾机

系统压力
阀门


尼韦尔Honeywell 压力传感器 PX2系列 参数:

系列名称

PX2

工作温度范围

-40℃到125℃[-40  o F到257  o F]

存储温度范围

-40℃到125℃[-40  o F到257  o F]

补偿温度范围

-40℃到125℃[-40  o F到257  o F]

长期稳定性

±0.5 %FSS9 (1000小时,25℃[77  o F])

准确度

±0.25 %FSS9

零位误差

±1 %FSS

总误差带

±2 %FSS 9 (-40℃到125℃[-40  o F到257  o F])

响应时间

<2 ms

启动时间

<7 ms

使用寿命

最少1000万次压力循环

压力范围

 0 psi至500 psi

机构认证和标准

IP65
