美国Process Sensors Corp 单色高温温度计系列 - PSC-G54NL/NV
产品介绍
美国Process Sensors Corp 单色高温温度计系列 PSC-G54NL/NV PSC-S54NL/NV描述：

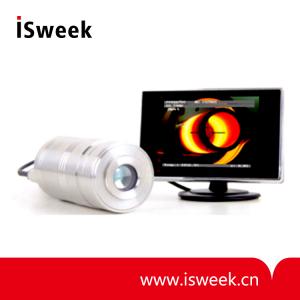

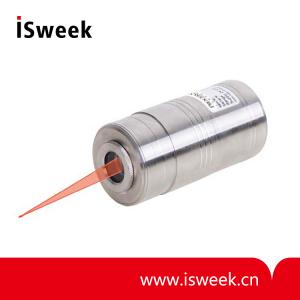

独立型PSC-G54NL/NV和PSC-S54NL/NV单色高温计系列通过可定制的选项，在极宽的温度范围内精度极高地测量温度。可在集成的激光瞄准灯或实时彩色摄像机瞄准，十个不同温度范围和四个高分辨率固定焦点光学器件中选择。这些结构紧凑的数字传感器针对严酷的工业和要求苛刻的实验室应用专门设计。
PSC-G54N和S54N系列具备0/4 ~20mA输出，使其能够简便地整合到现有的计量与控制系统中。RS-485接口性能帮助其连接到PC，使所有参数设置可通过PSCSpot软件和可选的RS-485转USB转接头进行设置和调节。
美国Process Sensors Corp 单色高温温度计系列 PSC-G54NL/NV PSC-S54NL/NV 特点：
结构紧凑，自带加固不锈钢外壳
10个温度范围，横跨200℃ ~ 3000°C
模拟4-20mA，数字RS-485接口
四个高分辨率固定焦点光学器件可选
响应迅速，响应时间可在2ms~100s之间调节。
光斑尺寸小，固定焦点光学元件
连接PC，通过PSCSpot软件调节参数
RS-485 Modbus接口，可整合到现存数据采集系统
硬件坚固，专为严酷的工业环境下连续工作而设计
美国Process Sensors Corp 单色高温温度计系列 PSC-G54NL/NV PSC-S54NL/NV应用：
钢材五金
感应加热
陶瓷/复合材料
焊接
烧结/石墨
锻接
半导体
窑炉
真空炉
美国Process Sensors Corp 单色高温温度计系列 PSC-G54NL/NV PSC-S54NL/NV 温度范围和光谱响应：
|
型号 |
PSC-G54NL/PSC-G54NV |
PSC-S54NL/PSC-S54NV |
|
光谱响应 |
1.5 µm ~ 1.8 µm |
0.8 µm ~ 1.1 µm |
|
温度范围 |
200° ~ 1200°C 392° ~ 2192°F |
550° ~ 1500°C 1022° ~ 2732°F |
|
200° ~ 2000°C 392° ~ 3632°F |
600° ~ 1800°C 1112° ~ 3272°F |
|
|
250° ~ 1500°C 482° ~ 2732°F |
800° ~ 2500°C 1472° ~ 4532°F |
|
|
350° ~ 2000°C 662° ~ 3632°F |
900° ~ 3000°C 1652° ~ 5432°F |
|
|
250° ~ 2500°C 482° ~ 4532°F |
600° ~ 3000°C 1112° ~ 5432°F |
美国Process Sensors Corp 单色高温温度计系列 PSC-G54NL/NV PSC-S54NL/NV参数：
|
温度范围 PSC-G54NL / NV |
200°~1200°C |
200°~2000°C |
250°~1500°C |
350°~2000°C |
250°~2500°C |
|
392°~2192°F |
392°~3632°F |
482°~2732°F |
662°~3632°F |
482°~2732°F |
|
|
温度范围 PSC-S54NL / NV |
550°~1500°C |
600°~1800°C |
800°~2500°C |
900°~3000°C |
600°~3000°C |
|
1022°~2732°F |
1112°~3272°F |
1472°~4532°F |
1652°~5432°F |
1112°~5432°F |
|
|
次级温度范围 |
可在整个温度范围内调节最小跨度为50°C (122°F) |
||||
|
视场比 |
200:1 |
200:1 |
200:1 |
200:1 |
200:1 |
|
精度 |
计量值的0.5%，单位为℃ |
||||
|
再现性 |
计量值的0.1%，单位为°C |
||||
|
瞄准方式 |
PSC-G54NL & PSC-S54NL:激光瞄准灯, 630…680 nm, Class II, <1 mW PSC-G54NV & PSC-S54NV:摄像机,复合视频信号NTSC (M), 60Hz或PAL (B), 50Hz |
||||
|
光学元件选型 |
250mm, 650mm, 2000mm, 4000mm -参考视场图 |
||||
|
光谱范围 |
PSC-G54NL / NV 1.5µm ~ 1.8µm PSC-S54NL / NV 0.8µm ~ 1.1µm |
||||
|
发射率 |
0.050 ~ 1.000 |
||||
|
响应时间(t95) |
2ms，可调节至~ 100 s |
||||
|
NETD |
0.1K |
||||
|
透射率 |
50% ~ 100% |
||||
|
输出 |
0/4 mA ~ 20 mA,温度成线性,最大负载500 Ω (电流隔离) |
||||
|
接口 |
RS-485 (电流隔离),半双向,最大115 kBd, Modbus RTU |
||||
|
警报输出 |
光电延迟,负载电阻最小48Ω (电流隔离)可在温度范围内调节 |
||||
|
参数 |
可通过接口和软件，或在设备上调节:发射率，透射率，周边辐射，响应时间，数据存储设置，次级测量输出范围，开 关输出的阈值 |
||||
|
电源 |
24 V DC ± 25%,残余波纹500 mV |
||||
|
功耗 |
最大1.5W (开关输出无负载） |
||||
|
工作温度 |
0° ~ 70°C (32° ~ 158°F) |
||||
|
存储温度 |
-20° ~ 70°C (-4° ~ 158°F) |
||||
|
重量 |
约600克(1 lb. 5.16 oz.) |
||||
|
外壳 |
不锈钢圆柱形w/Plug连接头，约105mm, ø 50mm |
||||
|
防护等级 |
按照DIN EN 60529 & DIN 40050标准，IP65 |
||||
|
测试规则 |
EN 55 011: 1998,限制等级A |
||||
|
CE标志 |
按照~ EU规定 |
||||
|
标准化设备 |
PSC-G54NL /NV or PSC-S54NL/NV,使用手册,验货单, PSC Spot软件,无连接线(必须单独订购) |
||||
