制冷剂(R22)传感器 - SB-41-00

Mouse over image to zoom

高灵敏度
低功耗

制冷剂(R22)传感器 SB-41-00描述：

SB-41是SnO2半导体气体传感器，对HCFS如氟利昂R22有高灵敏度。此产品适合制冷剂气体的泄漏检测。由于此产品的低功耗（120mW）特点，非常适合手持设备。

制冷剂(R22)传感器 SB-41-00 参数：

结构

气体感应半导体材料是小珠子的类型，加热线圈和电极线嵌入在元件中。敏感元件安装在金属封装内，此封装是用可以空气流通的双不锈钢网眼制成。此网眼具有防爆特性（Fig1）。

操作条件

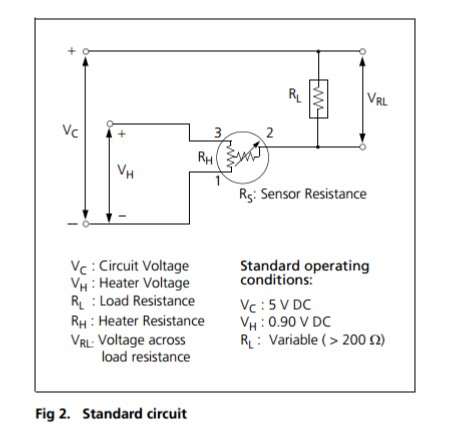

Fig2展示了此产品的标准使用电路。传感器阻值（Rs）的变化导致了负载电阻(RL)上的电压的变化。为了获取适宜的性能和参数，加热电压（VH）,电路电压（Vc）和负载电阻（RL）的值必须在给定的标准操作条件下的值，具体参数表在下一页表述。

灵敏度特性

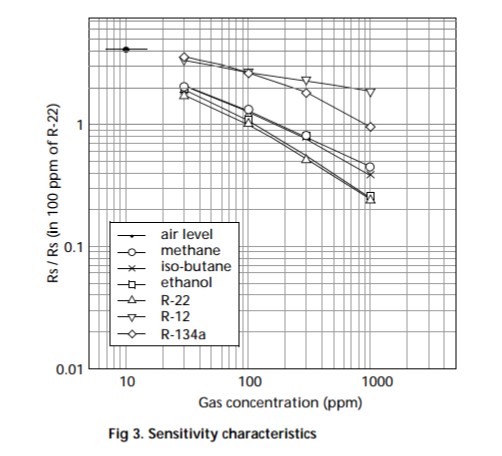

Fig3展示了SB-41(典型数据)的灵敏度参数曲线。气体传感器的灵敏度参数是传感器阻值和气体浓度的关系的体现。基于对数功能，传感器阻值的减小，被测气体浓度随之增加。SB-41的灵敏度参数由以下的参数详细说明。

--传感器阻值：在含有100ppm的R22空气中

--传感器阻值变化率：在含有100ppm~300ppm的R22空气中

具体参数

A. 标准操作条件

B．环境条件

C．灵敏度参数

型号	SB-41-00
符号	参数	规格	条件
RS	传感器阻值	1kΩ~5kΩ	在100ppm R22的空气中
β	灵敏度斜率	0.5~0.6	在300ppm R22的空气中的RS/在100ppm R22的空气中的RS
标准测试条件：温度：20 °C ± 2 °C VC:5.0 V ± 1% 湿度：65% ± 5% VH:0.9 V ± 1% (在清洁的空气中） RL:750Ω ± 5% 预加热时间：超过48小时

D．机械结构参数

E．组成材料
