半导体气体传感器制冷剂(R22)传感器 - SP-41-00

Mouse over image to zoom

高灵敏度

半导体气体传感器制冷剂(R22)传感器 SP-41-00 描述：

SP-41是SnO2半导体气体传感器，对HCFS如氟利昂R22有高灵敏度，并且减少了其他气体（如酒精）的灵敏度。

半导体气体传感器制冷剂(R22)传感器 SP-41-00 参数：

结构

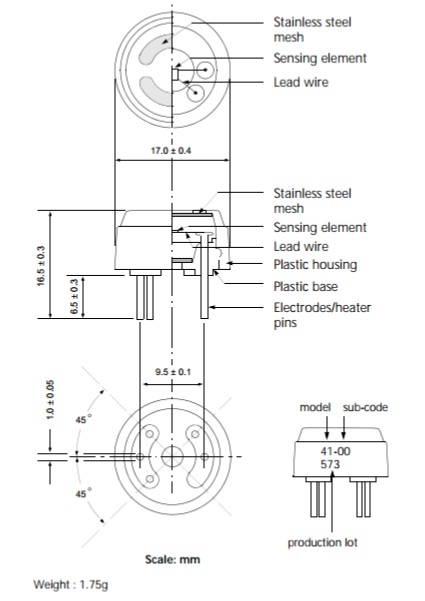

气体感应半导体材料是小珠子的类型，加热线圈和电极线嵌入在元件中。敏感元件安装在金属封装内，此封装是用可以空气流通的双不锈钢网眼制成。此网眼具有防爆特性（Fig1）。

操作条件

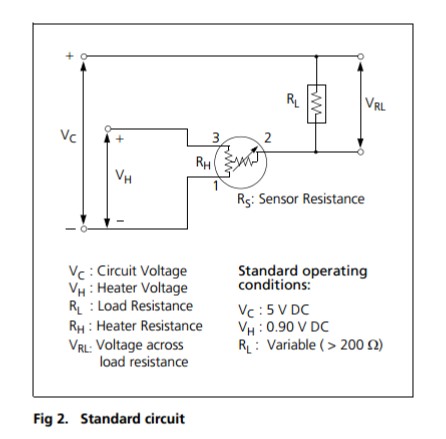

Fig2展示了此产品的标准使用电路。传感器阻值（Rs）的变化导致了负载电阻(RL)上的电压的变化。为了获取最佳的性能和参数，加热电压（VH）,电路电压（Vc）和负载电阻（RL）的值必须在给定的标准操作条件下的值，具体参数表在下一页表述。

灵敏度特性

Fig3展示了SP-41(典型数据)的灵敏度参数曲线。气体传感器的灵敏度参数是传感器阻值和气体浓度的关系的体现。基于对数功能，传感器阻值的减小，被测气体浓度随之增加。SB-41的灵敏度参数由以下的参数详细说明。

--传感器阻值：在含有1000ppm的R22空气中

--传感器阻值变化率：在含有1000ppm~3000ppm的R22空气中

具体参数

A. 标准操作条件

B．环境条件

C．灵敏度参数

型号	SP-41-00
符号	参数	规格	条件
RS	传感器阻值	1kΩ~10kΩ	在1000ppm R22的空气中
β	灵敏度斜率	0.25~0.55	在3000ppm R22的空气中的RS/在1000ppm R22的空气中的RS
标准测试条件：温度：20 °C ± 2 °C VC:10.0 V ± 1% 湿度：65% ± 5% VH:5 V ± 1% (在清洁的空气中） RL:10KΩ ± 5% 预加热时间：超过96小时

D．机械结构参数

E．组成材料
