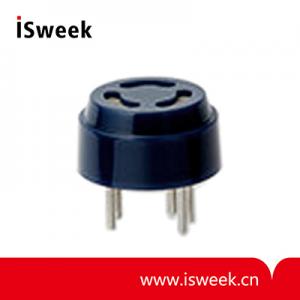

半导体气体传感器制冷剂(R134a,R-410a,R-407c)传感器 - SP-42A-00

Mouse over image to zoom

高灵敏度

制冷剂(R134a,R-410a,R-407c)传感器SP-42A-00描述：

SP-42A是SnO2半导体气体传感器，对HCFS(如氟利昂R134a)有高灵敏度并且提高了抗其他气体干扰的能力。此产品适合制冷剂气体R134a,R-410a,R-407c的泄漏检测。

制冷剂(R134a,R-410a,R-407c)传感器SP-42A-00参数：

结构

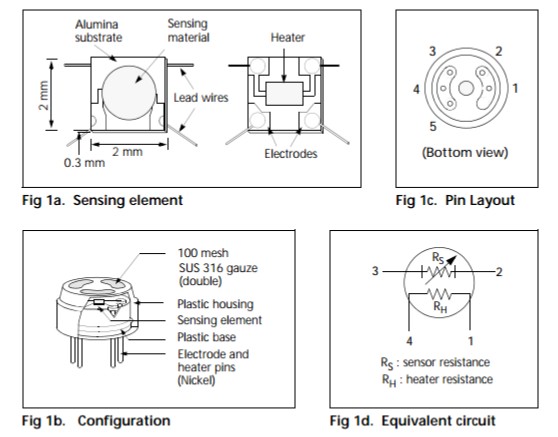

气体感应半导体材料紧贴在铝基片上，金电极打印在基片上。氧化钌的薄加热器打印在基片的背面，并且放在塑料封装中（Fig1）。

操作条件

Fig2展示了此产品的标准使用电路。传感器阻值（Rs）的变化导致了负载电阻(RL)上的电压的变化。为了获取最佳的性能和参数，加热电压（VH）,电路电压（Vc）和负载电阻（RL）的值必须在给定的标准操作条件下的值，具体参数表在下一页表述。

灵敏度特性

Fig3展示了SP-42A(典型数据)的灵敏度参数曲线。气体传感器的灵敏度参数是传感器阻值和气体浓度的关系的体现。基于对数功能，传感器阻值的减小，被测气体浓度随之增加。SP-42A的灵敏度参数由以下的参数详细说明。

--传感器阻值：在含有100ppm的R-134a空气中

--传感器阻值变化率：在含有100ppm~300ppm的R134a空气中

具体参数

A. 标准操作条件

B．环境条件

C．灵敏度参数

型号	SP-42A-00
符号	参数	规格	条件
RS	传感器阻值	4kΩ~40kΩ	在100ppm R-134a的空气中
β	灵敏度斜率	0.5~0.65	在300ppm R-134a的空气中的RS/在100ppm R-134a的空气中的RS
R/Rair	在气体中阻抗变化/空气中的阻抗	≤ 0.40	在100ppm R-134a的空气中的RS/在空气中的Rs
标准测试条件：温度：20 °C ± 2 °C VC:10.0 V ± 1% 湿度：65% ± 5% VH:5 V ± 1% (在清洁的空气中） RL:10kΩ ± 5% 预加热时间：超过48小时

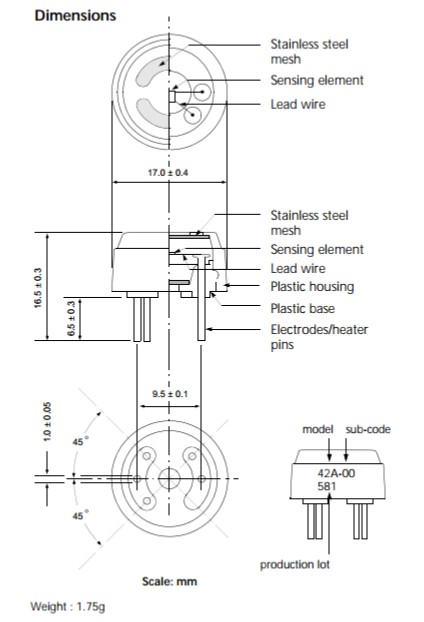

D．机械结构参数

E．组成材料
