可燃气体（碳氢化合物）传感器 - SB-11A

Mouse over image to zoom

灵敏度高
功耗很低（120mW）
响应迅速
抗毒性强

可燃气体（碳氢化合物）传感器SB-11A 描述：

SB-11A是一款二氧化锡半导体气体传感器。它对甲烷、丙烷、丁烷和其他碳氢化合物检测性能优越、灵敏度高，且功耗很低（120mW）。它响应迅速，抗毒性强，对干扰气体不敏感，在气体检测系统应用中十分可靠。

可燃气体（碳氢化合物）传感器SB-11A参数：

结构

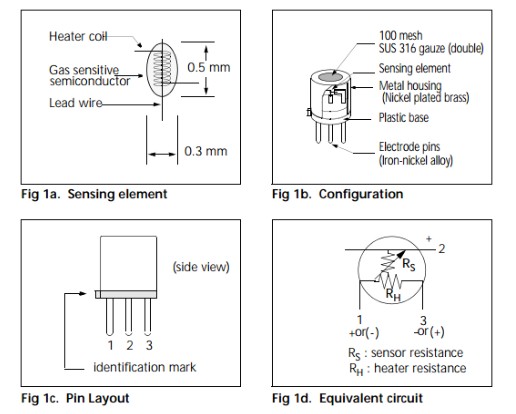

气敏半导体元件呈小珠形，内嵌加热线圈和电极线。传感元件安装在金属外壳中，其中气流通道内有双层不锈钢网（100 mesh）。网格具备防爆特性。（Fig1）

操作条件

Fig2是该型号的标准工作电路图。通过固定或可变电阻器（RL）上的输出电压的变化可获取传感器电阻 (RS)的变化。为发挥适宜性能并实现指定的特性，加热器电压（VH）、电路电压（Vc）和负载电阻（RL）的值必须在标准工作条件规定的取值范围内，规格参数表如下页所示。

灵敏度特性

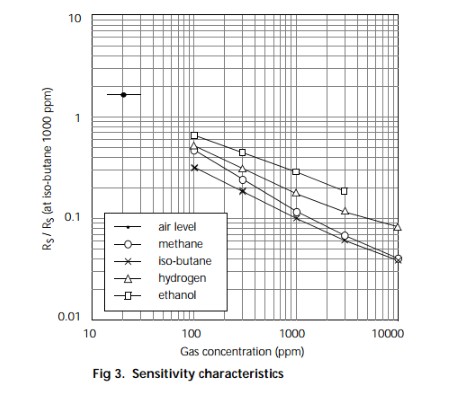

Fig 3显示了SB-11A的灵敏度曲线(典型数据)。气体传感器的灵敏度特性由传感器电阻与气体浓度的关系表达。气体浓度的上升与传感器电阻下降成对数函数关系。SB-11A的灵敏度特性由以下参数指明：

--传感器阻值：在含有3000ppm的甲烷的空气中

--传感器阻值变化率：在含有1000ppm~3000ppm（斜率）的甲烷的空气中，在空气中，和在含有3000ppm的甲烷的空气中

具体参数

A. 标准操作条件

B．环境条件

C．灵敏度参数

型号	SB-11A-00
符号	参数	规格	条件
RS	传感器阻值	0.2kΩ~1kΩ	在3000ppm甲烷的空气中
β	灵敏度斜率	0.48~0.68	在3000ppm甲烷的空气中的RS/在1000ppm甲烷的空气中的RS
γ	灵敏度	≥ 8.0	Rs(在空气中)/Rs(在1000ppm异丁烷的空气中)
∆	灵敏度	≥ 10.0	Rs(在空气中)/Rs(在3000ppm甲烷的空气中)
标准测试条件：温度：20 °C ± 2 °C VC:5.0 V ± 1% 湿度：65% ± 5% VH:0.9 V ± 1% (在清洁的空气中） RL:750Ω ± 5% 预加热时间：超过48小时

D．机械结构参数

E．组成材料
