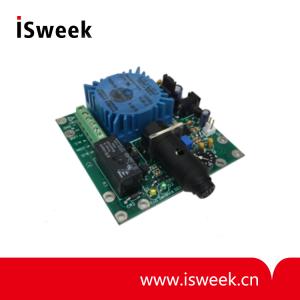

美国ECO 臭氧传感器 - OEM-1

Mouse over image to zoom

它的设计工作与插件传感器模块为0-。1ppm, 0- 1ppm，和0- 10ppm。当订购时，将ppm范围放在模型号之后指定这些。

产品型号：: OEM-1

订货数量：

产品介绍

美国ECO 臭氧传感器OEM-1描述:
模型OEM-1是一个基于可调臭氧浓度设定值控制臭氧发生器和警报的系统。它的设计工作与插件传感器模块为0-0.1ppm, 0- 1ppm，和0- 10ppm。当订购时，将ppm范围放在模型号之后指定这些。例如，1 ppm的OEM-1电路板系统将是OEM-1。更换的传感器模块为SM-1- 1。这些相同的传感器模块也工作在我们的OEM-2板，具有很好的功能，如4-20毫安输出。传感器模块还可以通过2米或8米长的电缆与OEM-1板保持一定距离。这些是现成的DIN M/F 5引脚延长电缆。
OEM-1系统的一个组成部分是底板，它包括电源、最终信号处理、设定点控制和输出继电器。另一个组件是传感器，它与相关的电子设备安装在一个圆柱形DIN插头。这是预先校准在我们的实验室，使传感器模块和主板模块一起作为一个校准系统工作。如果传感器模块损坏，则只需替换另一个预校准模块。
该设计包括滞后和时间延迟(设置为8秒，除了特殊的命令)，以消除颤振和其他传感器和发电机之间的过度互动。SPDT继电器触点将处理高达5安培在250伏。OEM-1不应在室外或有NOx、硝酸、酸性气体或卤素化合物烟雾存在的情况下使用。

美国ECO 臭氧传感器OEM-1参数:

传感器	加热金属氧化物半导体
精度	20%.
范围	0 -0.1ppm, 0- 1ppm和0- 10ppm可用。
灵敏度	低至0.02 ppm为0.1 ppm模块，0.1 ppm为1ppm模块，0.3 ppm为10ppm模块。如果使用传感器模块扩展电缆，这些灵敏度将会降低。
响应时间	10秒内
开关延时	8秒的标准。其他时间按要求。
温湿度范围	此校正只适用于正常的室温及湿度。该电路不包括温度或湿度补偿装置。电源电压要求110 VAC 或每个OEM规格220 VAC。或者，12vdc在300ma。
继电器评级	non-latching。接触5安培在250伏交流。
主板尺寸	83 X 83毫米(3.25 " x3.25 ")。需要23毫米(.875 ")的间隙从板的顶部和6毫米(.250 ") 板底表面的间隙。
主板安装	用4颗3.5毫米螺丝(或6-32颗螺丝)固定。
传感器模块	16 mm (dia) X45 mm (length), (.62” X 1.75”), 10 g (.3 oz)
装船重量	模块和2米传感器扩展电缆，无适配器454 g(1磅)
