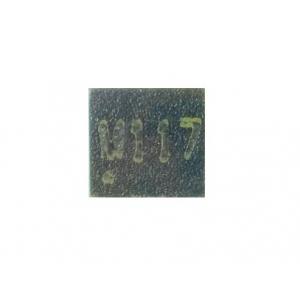

数字高精度温度传感芯片 - M117

  • 数字高精度温度传感芯片
Mouse over image to zoom

测温精度:
±0.1℃(较大)(+28°C 到+43°C)
或±0.1℃(较大)(+0°C 到+50℃)
或±0.1℃(较大)(+20°C 到+70℃) 
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流0.1µA@3.3V,测温峰值电流0.45mA@3.3V,测温平均电流5.2μA(@3.3V,1s周期)
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,较高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
标准 I2C 接口

产品型号:
M117
PDF:
订货数量:

产品介绍

数字高精度温度传感芯片 - M117、M117Z、M117W是高精度数字模拟混合信号温度传感芯片。M117为体温芯片,高测温精度为+28°C 到+43°C范围±0.1℃;M117Z高测温精度为 0°C 到+50℃范围±0.1℃;M117W高测温精度为+20℃到+70℃范围±0.1℃精度;用户无需进行校准。

温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系,经过小信号放大、模数转换、数字校准补偿后,数字总线输出,具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。
温度芯片内置16-bit ADC,分辨率0.004°C,具有-70°C 到+150°的超宽工作范围。芯片在出厂前经过100%的测试校准,根据温度误差特性进行校准系数的拟合,芯片内部自动进行补偿计算。芯片支持数字I2C通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现。I2C接口适合高速率的板级应用场景,高接口速度可达400kHz。
芯片内置非易失性E2PROM存储单元,用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息,如传感器节点编号、位置信息等。芯片另有ALERT报警指示引脚,便于用户扩展硬件报警应用。


一、数字高精度温度传感芯片-M117的特性:

测温精度:
±0.1℃(大)(+28°C 到+43°C)
或±0.1℃(大)(+0°C 到+50℃)
或±0.1℃(大)(+20°C 到+70℃) 
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流0.1µA@3.3V,测温峰值电流0.45mA@3.3V,测温平均电流5.2μA(@3.3V,1s周期)
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
标准 I2C 接口


二、数字高精度温度传感芯片-M117的应用

智能穿戴
电子体温计
动物体温检测
医疗电子
冷链物流、仓储
智能家居
热表气表水表
替代 PT100/PT1000
