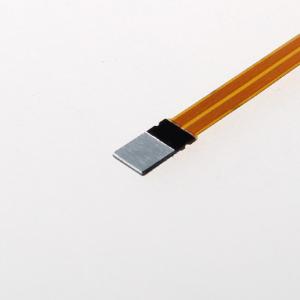

瑞士greenTEG 热通量传感器 - gSKIN-XM

  • 瑞士greenTEG 热通量传感器
  • 瑞士greenTEG 热通量传感器
Mouse over image to zoom

超高分辨率的热能和温差
低侵入性和厚度
具有与所有gSKIN®DLOG数据记录仪兼容的连接器的型号
所有具有符合ISO 8301的传导热通量校准校准的传感器

产品型号：
gSKIN-XM
PDF：
订货数量：
询  价 加入询价篮

产品介绍

瑞士greenTEG 热通量传感器 gSKIN-XM描述：

我们的技术基于瑞士苏黎世联邦理工学院ETHZ的greenTEG开发的GSKIN热电堆传感器gSKIN-XI技术

gSKIN®热通量传感器使用29对超高灵敏度热电偶测量通过传感器自身表面的热通量。传感器的面积为72 mm²，厚度为0.4 mm。级-0封装优化聚合物和1级封装的金属结构。



热通量传感器：

尺寸：18mm x 18mm

分辨0.03 W / m2-9μW-10μK


校准：传感器在稳定状态下以符合ISO 8301标准的方式校准。传感器在22.5°C的平均温度下校准。每个gSKIN®热通量传感器将附有包含校准系数的校准证书并出厂。



瑞士greenTEG 热通量传感器 gSKIN-XM特点：

超高分辨率的热能和温差
低侵入性和厚度
具有与所有gSKIN®DLOG数据记录仪兼容的连接器的型号
所有具有符合ISO 8301的传导热通量校准校准的传感器



瑞士greenTEG 热通量传感器 gSKIN-XM 应用范围：

研发部
热优化
能源效率
热性能的工业监控

也可以特别适用于以下领域：

纺织/纺织工业

  • 通过增加舒适度和优化热阻/传播来提高纺织品的价值。非常薄的设计允许在动态环境中进行测量。

建筑技术.

  • 通过体内/体外(体外)热通量测量和更精确的穿透热阻(R-Values)，为客户提供合适的建筑材料，包括体内(in-situ)/体外(体外)热通量测量和更精确的穿透热阻(R-Values)。
  • 通过测量建筑结构的热通量，并通过加热和通风自动控制系统的热通量测量来增加建筑物的能量效率。
  • 优化和理解太阳能模块到建筑物的传热。



实验装置(设备)

  • 从温度、容积的热输出、添加速度、保持时间、反应速度的观点出发，对化学工序进行表征和优化；
    热剖面图(Heat Profile)、传热、化学转化及工业工程相似条件下的热转移；
    热释放的即时响应(Real Time)测量；
    将其添加到测量装置中。

汽车产业.

  • 使汽车材料(如座椅织物)大限度舒适，使供暖系统效率更优，使客户的驾驶经验更好。
  • 通过测量和控制燃烧和机械过程的热量释放来提高汽车的总体效率。

电子产业：电子产业

  • 测量IC芯片的热量释放和热通量，以便开发和监控适当的功能。

工艺设备和工厂制造业

  • 通过测量能够监测智能条件的热通量值，提高了工厂的安全性和效率。



由于Seebeck效应，绿TEG的gSKIN传感器测量热流。这种传感器的灵敏度取决于使用的热电偶、热电偶的数量、质量和结构。标准热电偶分为两种不同的温差：n型和p型半导体.

GSKIN热电偶基于BITE(BismuthTelluride)技术提供了很佳的灵敏度。这些热电偶是集成在一个特殊的专利建筑使用高质量的衬底，以提高他们的效率。
此外，这种架构允许获得非常薄和健壮的传感器。

测量原理

热流传感器产生的电压信号与流经传感器的热量成正比。输出电压(在微伏范围内)与热流(以W/m~2为单位)成正比，这取决于在UV/(W/m×2)中给出的传感器灵敏度。


由于输出是在紫外，必须提高信号的A/D转换器，以获得一个良好的分辨率。传感器的精度将主要取决于这个参数。


瑞士greenTEG 热通量传感器 gSKIN-XM型号参数：

型号

XM 26 9C

XM 27 9C

Xp 26 9c

Xp 27 9c

XI 26 9c

XI 27 9c

XO 67 7c

XO-66 7C -Temp

产品编号

A-044336

A-044339

A-044573

A-044577

A-044628

A-044630

A-044717

A-044728

检测器类型

热电式



热电式



热电式



热电式



热电式/ NTC



表层材料(传感区域)

阳极电镀铝



阳极电镀铝



阳极电镀铝



聚酰胺



聚酰胺



传感尺寸(a x b x d) [mm x mm x mm]

4.4 x 4.4 x 0.5



10.0 x 10.0 x 0.5



18.0 x 18.0 x 0.5



30.0 x 30.0 x 3.3



30.0 x 30.0 x 3.3



热流范围Min / Max [kW/m2]

-150 / 150



-150 / 150



-150 / 150



-15/ 15



-15/ 15



噪声等效热流a[W/m2] /

juan对[µW]

0.34 / 6.6

0.05 / 5.0

0.02 /4.6

0.07 / 64.3



0.07 / 64.3



热流分辨率[W/m2] /

juan对[µW] gSKIN®DLOGb

0.41 / 7.9



0.06 / 6.1



0.02 / 5.7



0.09 / 78.4



0.09 / 78.4



小/平均c灵敏度(S) [µV/(W/m2)]



1.5 / 4.0

10.0 / 20.0

35.0 / 65.0

7.0 / 13.0



7.0 / 13.0



响应时间e(0-95%) [s]

0.7



0.7



0.7



n/a



n/a



工作温度范围Min/Max [°C]

-50 / 150



-50 / 150



-50 / 150



-50 / 80



-50 / 80



标定温度范围Min/Maxf[°C]

-30 / 70



-30 / 70



-30 / 70



-30 / 70



-30 / 70



校准精度[±%

3

3

3

3

3
