Mini背光 - WH8166M

产品介绍

MiniLED背光是指采用MiniLED芯片（倒装芯片）或LED封装器件（采用正装或倒装芯片）制作的具备局域调光（Local Dimming）的高阶直下式背光显示技术及产品。

一、Mini背光 - WH8166M的特性：

电源电压：VCC 2.7V ~ 3.6V
灵活的BLU尺寸支持：Max. Tx Port No.: 2
支持混合动力LED驱动方案：
-PM（扫描模式）
-AM（直接驾驶）
可编程的Tx端口输出倾斜控制
针对每个Tx端口的专用设置
VSYNC支持：直接驱动模式： 60 ~ 240Hz
SPI接口：较大速度：16MHz
VLED可调（FB_VDAC）：
-VDAC输出范围： 0.2V ~ AVDD-0.2V
-分辨率：12位
灯板诊断（INT_B）：
-解决故障
-超温断言
-LED打开/短发生
-SPI I/F的校验和错误
BIST函数（BIST_EN）：
驱动电流范围：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）
每个i槽的7位I-DAC
每个i型水槽的0.4V饱和电压@25mA
12位真实亮度控制分辨率与PWM调光在3840Hz（无抖动）
PWM输出频率支持（直接驱动模式）：60/120/144/240/480/960/1920/3840 Hz
PWM输出频率精度：+/-2%
直流I槽精度：+/-2%
调光模式控制方案：
-PWM - 12位
局部调光区：56个区域

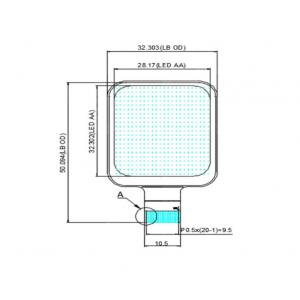

光模块厚度< 0.4mm

二、Mini背光 - WH8166M的应用：

LED FALD背光系统
