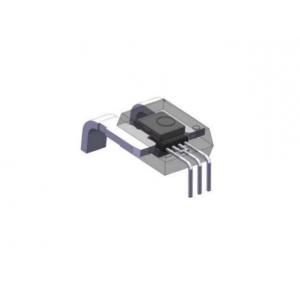

开环式高精度线性电流传感器 - AH950

产品介绍

AH950系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。

AH950由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。

AH950输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。当施加的外部电流流过传导路径(从引脚 4 到引脚 5)时，芯片的输出具有正斜率(>VOQ)。该传导路径的内部电阻典型值为120uΩ,可实现低耗能。导电路径的端子(引脚 4 和引脚 5)与信号端(引脚 1 至3)电气隔离。这使得AH950电流传感器模组可以在电流检测应用中使用，而无需使用其他昂贵的隔离技术。

AH950系列所有引脚均镀锡，封装材料不含铅，符合RoHS标准。

一、开环式高精度线性电流传感器 - AH950的特性：

快速的输出阶跃响应时间：4μs
单电源供电：4.5～5.5V
120kHz 信号带宽
零磁滞
内部导体电阻:120μΩ
输出电压：2.5V 或 50%VCC
极其稳定的静态输出电压
工作温度：-40℃～150℃
检测范围：±50A，±100A，±150A，±200A
安规相关认定：（UL Ready）
介电强度：4800Vrms 1min
隔离工作电压：990 VDC or VPK，680Vrms
电气间隙：5.2mm
爬电距离：7.2mm
封装形式：CB-2-3（PFF）

二、开环式高精度线性电流传感器 - AH950的应用：

UPS（不间断电源）

电机相位和轨电流检测

直流电源

过流保护

中低功率变频器电流检测

充电器和转换器
