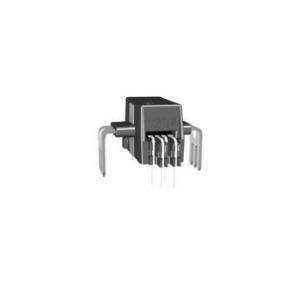

开环式电流传感器 - AH951
产品介绍
AH951是一款基于霍尔效应原理的开环式电流传感器模组,为交流或直流检测提供了更加经济、精确的解决方案,广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和 DC-DC 转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。
该产品由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻(0.15mΩ)电流导体路径(位于模具表面附近)组成。流经此导体路径时的外加电流会产生一磁场,芯片会将其转换为与输入电流成比例的电压信号输出。
该所有引脚均镀锡,封装材料不含铅,符合RoHS标准,工作温度范围为-40℃~105℃,电源电压范围为4.5~5.5V。
一、开环式电流传感器 - AH951的特性:
工作电压:4.5V~5.5V
单电源供电
输出电压 2.5V 或 50%VCC
输入与输出之间物理隔离
工作温度:-40℃~105℃
额定电流检测范围:±10A,±16A,±20A,±32A,±40A,±50A
产品自带参考输出:2.5V
安规相关认证:UL508:2010
-介电强度:4800Vrms 1min
-隔离工作电压:680Vrms,VDC or VPK,
-电气间隙:8.3mm
-爬电距离:8.3mm
符合 RoHS 规定:(EU)2015/863
二、开环式电流传感器 - AH951的应用:
中低功率变频器电流检测
汇流箱、开关电源
过载保护装置
充电器、转换器
光伏逆变器
不间断电流源(UPS)
