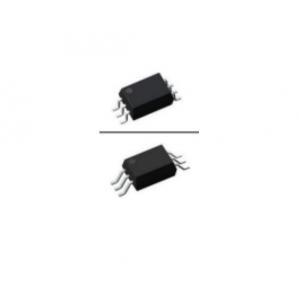

光耦 - ICPL-480

产品介绍

ICPL-480系列快速速度光耦合器包含一个LED和光探测器，内置施密特触发器，以提供逻辑兼容的波形，消除了额外的波整形的需要。图腾柱输出消除了对拉上电阻的需要，并允许直接驱动智能电源模块或门驱动。较小化器件之间的传播延迟差异使这些光耦器通过减少开关死时间来提高逆变器效率的极好解决方案。

一、光耦 - ICPL-480的特性：

正输出类型（图腾柱输出）
真值表保证： VCC从4.5V到30V
在工业温度范围内为通用IPM应用程序指定的性能。
短较大传播延迟
较小脉冲宽度失变（PWD）
极高的共模排斥率（CMR）
滞后作用
监管批准
-UL - UL1577
-VDE-EN60747-5-5(VDE0884-5)
-CQC - GB4943.1

二、光耦 - ICPL-480的应用：

IPM接口隔离

隔离IGBT/MOSFET门驱动器

交流和无刷直流电机驱动器

工业逆变器

通用数字隔离
