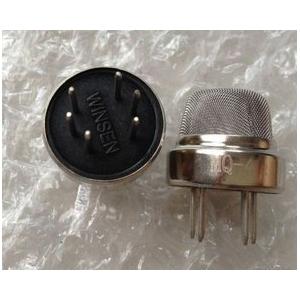

天燃气检测传感器 - MQ-4

产品介绍

• 一、MQ-4天然气传感器产品描述

• MQ-4天然气传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

  MQ-4天然气检测传感器对甲烷的灵敏度高，对丙烷、丁烷也有较好的灵敏度。这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。




• 二、MQ-4天然气传感器特点

• 在较宽的浓度范围内对可燃气体有良好的灵敏度

  对甲烷的灵敏度较高

  长寿命、低成本

  简单的驱动电路即可




• 三、MQ-4天然气传感器应用

• 家庭用气体泄漏报警器

  工业用可燃气体报警器

  便携式气体检测器




• 四、MQ-4天然气传感器技术指标

产品型号			MQ-4
产品类型			半导体气敏元件
标准封装			胶木（黑胶木）
检测气体			天然气、甲烷
检测浓度			300-10000ppm(甲烷、天然气)
标准电路条件	回路电压	Vc	≤24V  DC
	加热电压	VH	5.0V±0.2V ACorDC
	负载电阻	RL	可调
标准测试条件下气敏元件特性	加热电阻	RH	31Ω±3Ω（室温）
	加热功耗	PH	≤900mW
	敏感体表面电阻	Rs	2KΩ-20KΩ(in 5000ppm CH4 )
	灵敏度	S	Rs(in air)/Rs(5000ppm甲烷)≥5
	浓度斜率	α	≤0.6(R5000ppm/R3000ppm CH4)
标准测试条件	温度、湿度		20℃±2℃；65%±5%RH
	标准测试电路		Vc:5.0V±0.1V；   VH: 5.0V±0.1V
	预热时间		不少于48小时
