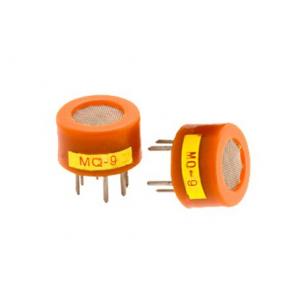

可燃气体/一氧化碳传感器(CO传感器) - MQ-9
产品介绍
一、可燃气体/一氧化碳传感器(CO传感器)MQ-9产品描述
MQ-9气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。采用高低温循环检测方式低温(1.5V加热)检测一氧化碳,传感器的电导率随空气中一氧化碳气体浓度增加而增大,高温(5.0V加热)检测可燃气体甲烷、丙烷并清洗低温时吸附的杂散气体。使用简单的电路即可将电导率的变化,转换为与该气体浓度相对应的输出信号。
MQ-9气体传感器对一氧化碳、甲烷、液化气的灵敏度高,这种传感器可检测多种含一氧化碳及可燃性的气体,是一款适合多种应用的低成本传感器。
二、可燃气体/一氧化碳传感器(CO传感器)MQ-9特点
对一氧化碳/可燃气体有良好的灵敏度
对甲烷、丙烷、一氧化碳的灵敏度较高
长寿命、低成本
简单的驱动电路即可
三、可燃气体/一氧化碳传感器(CO传感器)MQ-9主要应用
家庭用气体泄漏报警器
工业用可燃气体报警器
便携式气体检测器
四、可燃气体/一氧化碳传感器(CO传感器)MQ-9技术指标
产品型号 |
MQ-9 |
||
产品类型 |
半导体气敏元件 |
||
标准封装 |
胶木 |
||
检测气体 |
一氧化碳、可燃气体 |
||
检测浓度 |
10-1000ppmCO;100-10000ppm燃气 |
||
标准电路条件 |
回路电压 |
Vc |
≤10V DC |
加热电压 |
VH |
5.0V±0.2V ACorDC(高) 1.5V±0.1V ACorDC(低) |
|
加热时间 |
TL |
60±1S(高)90±1S(低) |
|
负载电阻 |
RL |
可调 |
|
标准测试条件下元件特性 |
加热电阻 |
RH |
31Ω±3Ω(室温) |
加热功耗 |
PH |
约350mW |
|
敏感体表面电阻 |
Rs |
2KΩ-20KΩ(in100ppmCO) |
|
灵敏度 |
S |
Rs(in air)/Rs(100ppmCO)≥5 |
|
浓度斜率 |
α |
≤0.6(R300ppm/R100ppm CO) |
|
标准测试条件 |
温度、湿度 |
20℃±2℃;65%±5%RH |
|
标准测试电路 |
Vc:5.0V±0.1V; VH(高): 5.0V±0.1V; VH(低): 1.5V±0.1V |
||
预热时间 |
不少于48小时 |
