射频放大芯片 - WT20-1809可替换TPS65235

产品介绍

这款单低噪声块变频器调节器（LNBR）适用于模拟和数字卫星接收器，是一种单片线性开关电压调节器，专门设计用于通过同轴电缆向两个LNB下变频器提供功率和接口信号。WT20-1809需要很少的外部组件，与升压开关和补偿电路集成在设备的内部。选择一个较高的开关频率来较小化无源滤波组件的大小，进一步帮助降低成本。高水平的组件集成确保了极低的噪声和波纹数字。对于DiSEqCTM通信，提供一个音调控制引脚来控制内部生成的22 kHz音调开和关。

提供了一套全面的故障寄存器，符合所有的通用标准，包括：过流、热停机、欠压、功率不良。

该设备使用一个2线双向串行接口，与I2C™标准兼容，其工作时间高达400 kHz。

一个睡眠大头针可以较大限度地节省电力，并在需要时快速关闭设备，而不需要I2C™控制。

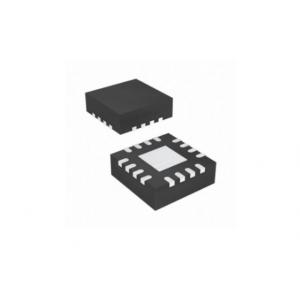

WT20-1809以无铅（Pb）包装提供。

一、射频放大芯片 - WT20-1809的特性：

超低功耗模式下的睡眠大头针

集成升压MOSFET，电流传感和补偿

稳定与低压陶瓷升压电容器

可调LNB输出电流限制从300至800 mA

通过LNB电流限制设置，提高峰值电流限制比例

8个可编程LNB输出电压（DAC）电平

带有关机定时器的LNB过电流限制器

跟踪升压转换器使功耗较小化

LNB过渡时间可由外部电容器配置

推拉LNB输出阶段保持13.667→19.667V和19.667→13.667V的过渡时间，即使在高电容负载

内置的22 kHz音调振荡器促进了DiSEqC™音调编码，即使在零负载

色调生成不需要额外的外部组件

诊断功能： PNG、CPOK

广泛的保护功能： UVLO，OCP，TSD

2线串行I2C™兼容接口

二、射频放大芯片 - WT20-1809的应用：

卫星接收机

卫星电视

卫星计算机
