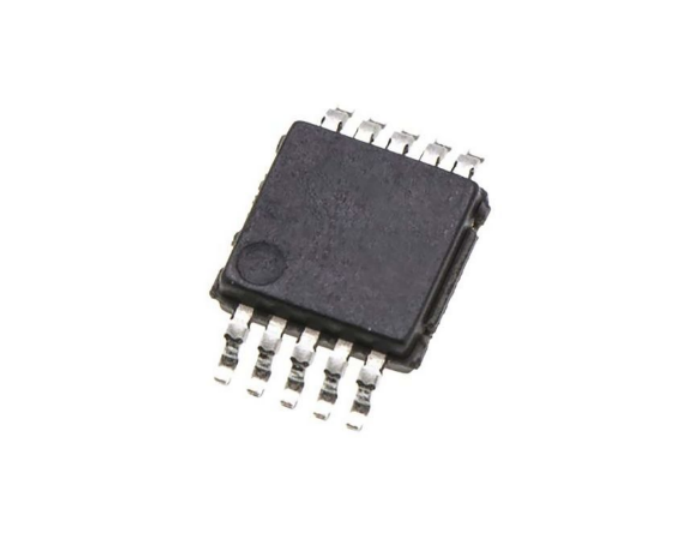

两通道H桥驱动芯片 - SS6809A
Mouse over image to zoom
产品介绍
SS6809A是一款2通道H桥驱动芯片。 适合12V系统产品的电机驱动。芯片每个H桥可提供较大峰值电流1A 和均方根电流0.7A(在12V和Ta=25°C 适当散热条件下)，可以驱动两台直流电机，一台并联直流电机，也可以驱动步进电机，步进电机驱动支持全步或半步。
SS6809A内部保护关断功能包含过流保护，短路保护，欠压锁定保护和过温保护。

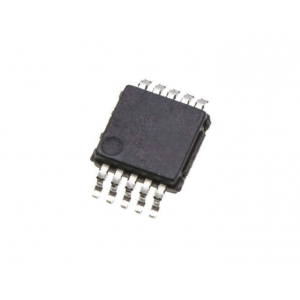

SS6809A封装采用SSOP10，体积小，且是无铅产品，引脚框架采用100％无铅电镀。
一、电机驱动芯片 - SS6809A的特性：
VCC max = 20V，IO max = 1A
4V 至 16V 工作电源电压范围（不需要控制系统 3.3V 电源）
DMOS 输出晶体管采用（上下总 RON < 1Ω typ）
采用紧凑型封装（SSOP10）
引脚兼容 LV8548MC
待机时电流零消耗
可并联使用（驱动通道并联）
内置刹车功能
二、电机驱动芯片 - SS6809A的应用：
冰箱
POS 打印机、标签打印机
PoE 销售点终端
干衣机
吸尘器
舞台灯光
