挥发性有机化合物(VOC)传感器 - MP502

产品介绍

• 一、VOC传感器MP502产品描述

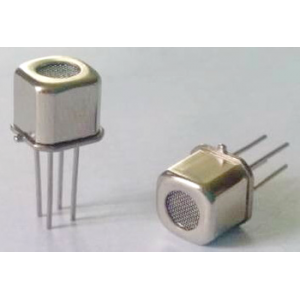

• MP502型气体传感器是测VOC气体的空气质量气体传感器。采用多层厚膜制造工艺，在微型Al2O3陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经TO-5金属外壳封装而成。当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号。

• 二、VOC传感器MP502传感器特点

• 对甲苯、苯、甲醛等有机气体具有高灵敏度；

  响应、恢复快；

  迷你型、低功耗；

  检测电路简单；

  稳定性好、寿命长。

• 三、VOC传感器MP502主要应用

• 用于家庭环境及办公室有害气体检测、自动排风装置、空气清新机等。

• 四、VOC传感器MP502技术指标

产品型号			MP502
产品类型			平面半导体气敏元件
标准封装			TO-5
检测气体			甲苯、甲醛、苯、酒精、丙酮等
检测浓度			1-50ppm
标准电路条件	回路电压	Vc	≤24V  DC
	加热电压	VH	5.0V±0.2V ACorDC
	负载电阻	RL	可调
标准测试条件下气敏元件特性	加热电阻	RH	90Ω±5Ω（室温）
	加热功耗	PH	≤280mW
	敏感体 电阻	Rs	10KΩ-100KΩ(in 10ppm 甲苯)
	灵敏度	S	Rs(in air)/Rs(10ppm甲苯)≥5
	浓度斜率	α	≤0.6(R20ppm/R5ppm甲苯)
标准测试条件	温度、湿度		20℃±2℃；65%±5%RH
	标准测试电路		Vc:5.0V±0.1V；    VH: 5.0V±0.1V
	预热时间		不少于120小时
