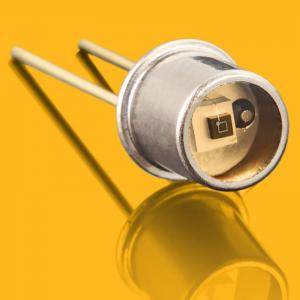

德国SGLUX 紫外光电二极管 - SG01D系列

Mouse over image to zoom

1. 采用碳化硅（SiC）材料
2. 宽频段（UVA+UVB+UVC）
3. 有效探测区域0.5mm2（SG01D-51LENS敏感区域为11.0mm2，适合探测火焰）
4. 10uW/cm2峰值辐射强度产生约65nA电流，（10uW/cm2峰值SG01D-51LENS约350nA.
5. 芯片高度稳定性（通过德国PTB认证）

产品型号：: SG01D系列

PDF：

订货数量：

询价加入询价篮

产品介绍

一、紫外光电二极管 - SG01D特性：

1. 采用碳化硅（SiC）材料

2. 宽频段（UVA+UVB+UVC）

3. 有效探测区域0.5mm2（SG01D-51LENS敏感区域为11.0mm2，适合探测火焰）

4. 10uW/cm2峰值辐射强度产生约65nA电流，（10uW/cm2峰值SG01D-51LENS约350nA.

5. 芯片高度稳定性（通过德国PTB认证）

二、关于碳化硅材料（SiC）：

SiC可承受高强度辐射，可见盲区，低暗电流，高速响应和低噪音的属性；这些功能使SiC成为可见盲区紫外探测器的很好使用材料。SiC探测器可以工作在高达170℃的温度中，信号（响应率）的温度系数也很低，<0.1%/K。由于（fA级别的暗电流）噪音低，很低的紫外线辐射强度也可以可靠地测量，（需要适当的放大器）。

SiC光电二极管可作为未滤波的宽带探测设备或带有光学滤波器，提供对UVA、UVB、UVC波段的响应。

三、紫外光电二极管 - SG01D 应用领域：

主要用于火焰控制(工业锅炉)，水处理( UV强度的保险)，UV天文(阵列探测)，枪弹跟踪(紫外线照相机)，臭氧和污染物监测，火焰感应(火警安全装置油滴监测)，测试太阳光中的紫外线强度(礼品、化妆品用具)，紫外线灯管的紫外线发生强度测试(医疗器械或民用消毒碗柜的消毒效率检验)等。

四、紫外光电二极管 - SG01D技术参数:

型号	SG01D-18	SG01D-5LENS
响应率	0.13A/W	0.13A/W
波长典型值	280nm	280nm
波长范围（S=0.1*Smax）	221-358nm	221-358nm
可见光抑制比（Smax/S>405nm）	>1010	>1010
有效探测区域	0.5mm2	0.5mm2（芯片尺寸）11.0mm2(辐射敏感区域)
暗电流（1V反向偏压）	1.7fA	1.7fA
电容	125pF	125pF
短路电流（10uW/cm2峰值辐射照度）	约65nA	约350nA
温度系数	<0.1%/K	<0.1%/K
操作温度	-55～+170℃	-55～+170℃
储存温度	-55～+170℃	-55～+170℃
焊接温度（3S）	260℃	260℃
反向电压VRmax	20V	20V
物理特性	采用T018金属外壳密封，1针脚绝缘，1针脚接地	内置聚光镜，采用T05金属外壳密封，1针脚绝缘，1针脚接地
