中立格林 管道型二氧化碳变送器 CO2变送器 - TG9系列
产品介绍

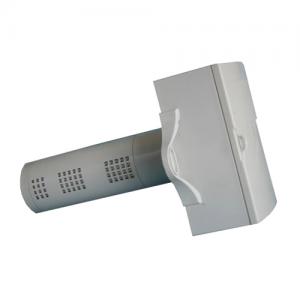

TG9 系列管道型二氧化碳变送器
• TG9 系列 CO2 变送器是专门用于测量 HVAC 风管中 CO2 浓度的变送器。
• CO2 探测元件采用 NDIR 非色散红外自扩散式传感器,具有自校验功能以保证长期使用的稳定性,使用寿命长达 15 年。
• 温湿度选项采用高精度温湿度数字传感器。
• 提供一路或三路 0~10VAC/4~20mA 模拟量线性输出
• 提供 Modbus RS485 通讯接口选择。
• 可选择 LCD 背光显示液晶屏显示所有测量值
• 简单精巧的结构设计,可拆卸清洗或更换的滤网,提供防尘保护以避免外界污染对测量值的影响,使测量更加准确。
• 提供传感器探管分体式型号 TG5 系列,2 米连接电缆,应用于培养箱、食物储藏等特殊场所
TG9系列二氧化碳变送器特性
• 实时监测风道、密闭容器内的 CO2 浓度
• 采用具有自校验功能的 NDIR 型 CO2 红外传感器,使用寿命长达 15 年
• 实时检测温度和湿度(可选)
• 温湿度集成传感器提供全线性高精度测量

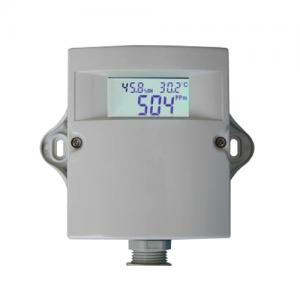

• LCD 液晶实时显示 CO2 测量值,同时显示温度测量值及湿度测量值(可选)
• 提供 1 路或 3 路 0~10V/4~20mA 模拟量输出
• Modbus RS485 通信使操作及检测更加简便
• 智能化结构和新颖外观带来独特的操作感受
• 简单精巧的设计安装,可拆卸过滤网提供防尘保护,便于清洗及更换,
• 独特的 180 度旋转探测位置的选择,可根据风向改变探头安装位置
• 所有的外壳和探测器均为 IP54 防护等级
• CE 认证
TG9系列二氧化碳变送器应用
• 办公及住宅的楼宇 HVAC 系统
• 所有通风系统
• 植物工厂、温室大棚 CO2 浓度监测控制
• 食物储藏、培养箱
• 其他需要实时监测及控制 CO2 浓度的应用场所
TG9系列二氧化碳变送器技术规格
探测元件 |
NDIR 红外 CO2 传感器 |
|
CO2 测量范围 |
0~2,000ppm/ 0~5,000ppm/ 0~50,000ppm (订货时选择) |
|
精度 (@22℃,40%~60%RH 时) |
±40ppm+3%FS (对 0~2,000ppm/ 0~5,000ppm) ±75ppm 或 10%FS(对 0~50,000ppm) |
|
稳定性 |
10 年内 2% |
|
校准周期 |
ABC Logic 自校准(无需用户另行校准) |
|
反应时间 |
在低速风道中,2 分钟内改变 90% |
|
非线性 |
<1%(22℃) |
|
风道内气流速度 |
0~450 米/分 |
|
压强系数 |
读数的 0.135%/每毫米汞柱 |
|
预热时间 |
2 小时(首次上电) 1 分钟(日常操作) |
|
数字式温湿度一体传感器 |
温度 |
相对湿度 |
测量范围 |
-20℃~60℃(缺省) 0~60℃ 可选) |
0 ~100%RH |
精度 |
±0.4℃ (25℃) |
<±3%RH (25℃, 40%-60%RH) |
分辨率 |
0.1℃ |
0.1%RH |
稳定性 |
±0.1℃/年 |
±1%RH/年 |
其它数据 |
|
|
电源 |
24VAC/24VDC |
|
功率 |
Max功率 1.8 W ; 平均功率 1.0 W |
|
LCD 显示 |
显示 CO2 测量值 或显示 CO2 + 温湿度测量值 |
|
模拟量输出 |
1x0~10VAC 或 4~20mA 输出(对应 CO2) 3x0~10VAC 或 4~20mA 输出(对应 CO2/温度/湿度) 电压输出/电流输出可通过跳线选择 |
|
Modbus RS485 通讯接口 |
19200bps, 15KV 防静电保护 |
|
工作环境 |
0℃~50℃; 0~95%RH, 非冷凝 |
|
存储条件 |
0℃~50℃; 0~95%RH, 非冷凝 |
|
存储条件 |
0~50℃ |
|
净重 |
320g | |
IP 防护等级 |
IP50 (对无 LCD 的型号) IP40 (对带 LCD 的型号) |
|
认证 |
CE 认证 |
TG9系列二氧化碳变送器选型表
型号 |
特征描述 |
|
CO2 管道型变送器
无 LCD 显示
|
TG9106-02/05 |
1 路模拟量输出对应 CO2 测量值. -02: CO2 监测范围 0~2000ppm -05: CO2 监测范围 0~5000ppm |
TG9116-02/05 |
1 路模拟量输出对应 CO2 测量值. Modbus RS485 通讯接口 -02: CO2 监测范围 0~2000ppm -05: CO2 监测范围 0~5000ppm |
|
TG9316-02/05 |
3 路模拟量输出对应 CO2,温度和湿度测量值 Modbus RS485 通讯接口 |
|
CO2 管道型变送器
带 LCD 显示
|
TG9116L-02/05 |
1 路模拟量输出对应 CO2 测量值. LCD 液晶显示 CO2 浓度值 Modbus RS485 通讯接口 |
TG9316L-02/05 |
3 路模拟量输出对应 CO2,温度和湿度测量值 LCD 液晶显示 CO2,温度和湿度值 Modbus RS485 通讯接口 |
|
分体式 CO2变送器 |
TG5106 |
1X 模拟量线性输出对应 CO2 测量值,传感器探管分体(2 米), CO2 范围:0~50,000ppm |
TG5016 |
Modbus RS485 通讯接口;传感器探管分体(2 米)。 CO2 范围:0~50,000ppm |
|
TG5116 |
1X 模拟量线性输出对应 CO2 测量值, Modbus RS485 通讯接口; 传感器探管分体(2 米)。CO2 范围:0~50,000ppm |
|
TG5016-TH |
CO2 +温度+ 湿度测量, Modbus RS485 通讯接口输出。 传感器探管分体(2 米)。CO2 范围:0~50,000ppm |
|
TG5116L |
1X 模拟量线性输出对应 CO2 测量值, Modbus RS485 通讯接口。 LCD 显示 CO2 测量值。传感器探管分体(2 米) CO2 范围:0~50,000ppm |
|
TG5016L-TH |
CO2+温度+湿度测量,LCD 显示,Modbus RS485 通讯接口输出。 传感器探管分体(2 米)。 CO2 范围:0~50,000ppm |
