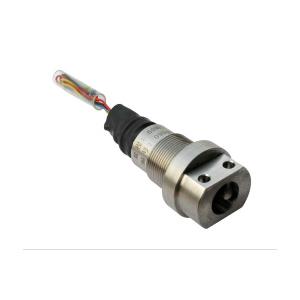

矿井液压支架专用压力变送器 - CS-PT2000
产品介绍
一、矿井液压支架专用压力变送器CS-PT2000产品特点及应用领域
±0.1、0.5%F.S精度；0~5Vdc输出；扩散硅芯体；微功耗电路；多种压力量程和信号输出；多种连接器和压力接口；无极性二线制电流输出；交直流二用电压输出；本安、隔爆、CE认证。
应用于：矿井液压柱，冷冻机，液压控制，石油化工，压力仪表，自动监测系统，能源及水处理，油井实时管理。
二、矿井液压支架专用压力变送器CS-PT2000产品说明
CS-PT2000系列压力变送器是一款专门针对矿井坑道液压支架检测而设计的，它稳性好，可靠性高，精度高，结构巧妙，便于快速拆装。
该产品采用1Cr18Ni9Ti不锈钢结构，压力芯体选用国外品牌，专用隔爆型电路设计，能方便的对其零点和满程进行校准，通过本安认证，防爆认证和CE认证。
工作电源为8Vdc/ac(交直流两用)。
该系统每三个组成一组构成一个测试从站，从站将测试的三个压力信号转换成数字信号传输到总站。
三、矿井液压支架专用压力变送器CS-PT2000技术参数
|
常规 |
数 值 |
备 注 |
|||
|
压力量程 |
0~0.2MPa......200 MPa. |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1个大气压 1个大气压≈98kPa |
|||
|
过载压力 |
2倍额定压力 (2X) |
||||
|
破坏压力 |
4倍额定压力 (4X) |
||||
|
精 度 |
±0.1、0.5%F.S |
||||
|
稳 定 性 |
典型值0.25%F.S, max：0.4%F.S |
||||
|
使用温度 |
－40℃~85℃ |
||||
|
补偿温度 |
－10℃~70℃ |
|
|||
|
兼容介质 |
与1Cr18Ni9Ti兼容的所有腐蚀性介质 |
|
|||
|
电器性能 |
二线制 |
三线制 |
|
||
|
输出信号 |
4~20mA |
0~5V |
0~10V |
|
|
|
供电电源 |
10~30Vdc |
10~30Vdc |
12~30Vdc |
|
|
|
负载电阻 |
(U-5)/0.02(Ω) |
＞100kΩ |
|
||
|
绝 缘 |
＞100M Ω@50V |
|
|||
|
电器强度 |
500V@60 second |
|
|||
|
振动/冲击 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
|||
|
压力耐用 |
2×106压力周期@25℃ |
|
|||
|
电器连接 |
赫氏曼、航空插头、固线套出线、防水出线 |
|
|||
|
压力接口 |
KJ10，G1/2，NPT1/2，M20x1.5 |
|
|||
|
压力形式 |
表压G，密封表压S |
响应时间：10ms |
|
||
|
认证项目 |
安全防爆型E、隔离防爆型D 欧盟电器安全标准CE |
|
|||
|
电磁兼容 |
电磁放射：EN50081-1/-2；电磁灵敏度：EN50082-2 |
||||
