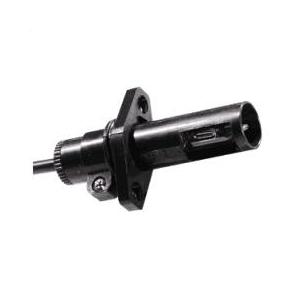

意大利Brahma UV传感器 - FD2xx

产品介绍

UV传感器FD2xx介绍
取决于燃料类型的燃烧过程一般或多或少会发出属于紫外光、可见 或红外光谱的光辐射。
诚然，瓦斯油燃烧将发出非常明亮的火焰，通过采用光电管的普通 传感器即可轻易检测；但是，瓦斯油燃烧同时也会产生许多未充分 燃烧（未燃烧的）的物质，它们会逐渐污染和弄脏燃烧室。
通过适当调整燃烧，可以解决此问题并改善火焰质量，使其与煤 气、天然气或丙烷燃烧（蓝色火焰）相似。
由于光电管对蓝色火焰光并不敏感，在多数煤气燃烧器中对火焰的 检测是通过电离原理实现的；要达到此目的，只需简单地将一个电 极（电气隔离金属棒）“浸”在火焰中即可。但是在煤气燃烧器中 药应用此原理并不简单，因为浸在火焰中的电极很容易弄脏（最终 导致失效）同时也改变了燃烧室内的紊流，导致产生严重问题。

基于上述原因，我们有必要通过紫外线敏感探测器检测火焰的存 在。

UV传感器FD2xx描述
FDx传感器采用一种硅质预放大有源元件，专为蓝色火焰燃烧器应 用设计；传感器的UV光检测极限为310nm。
得益于多个适用的电子组件集成，可将本传感器安装在BRAHMA模 拟 控 制 箱 （ 如 EUROBOX 、 EUROFLAT 、 MINIFLAT 、 MICROFLAT 、 EUROGAS 、 EUROOIL 、 OIL-SYSTEM 系 列 ） 中，

也可装配在BRAHMA 数字控制箱（如数字Microflat 、数字 Microflat “N”、EUROGAS type VM44G、EUROOIL type VM44O 系列)。
为了满足市场的广泛要求，本传感器提供两种版本：FD1（前视） 和FD2（侧视）。在火焰远离检测点的应用中，需要用到高灵敏度的传感器。
请注意FDx探测器对可见光的紫外线部分敏感，因此，建议将其安
装在配有燃烧器的封闭的燃烧室中，或者完全屏蔽可见光的应用环 境中。

UV传感器FD2xx特征
- 供电电压  ：220-240V/50-60Hz
- 功耗  ： 1VA
- 可见光波段  ：290-350nm
- 接收角： 8°
- 输出电压 ：500∝A
- 工作温度 ：-20~ +60°C
- 湿度 ：95%

UV传感器FD2xx应用

针对燃油或发蓝光的煤气燃烧器的 火焰检测设备
