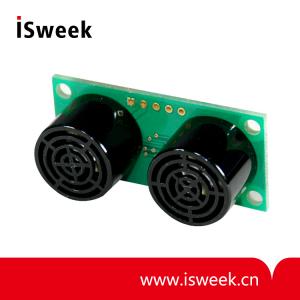

韩国Hagisonic 超声波传感器模块 - HG-B40A, HG-B40C

Mouse over image to zoom

功耗低、灵敏度高。
多种输入/输出模式可选。
自动灵敏度控制功能，与距离误差上限成正比。
与现存国外产品应用相同标准，且可以互相替代。

产品型号：: HG-B40A, HG-B40C

PDF：

订货数量：

询价加入询价篮

产品介绍

韩国Hagisonic 超声波传感器模块 HG-B40C 特性：
功耗低、灵敏度高。
多种输入/输出模式可选。
自动灵敏度控制功能，与距离误差上限成正比。
与现存国外产品应用相同标准，且可以互相替代。

韩国Hagisonic 超声波传感器模块 HG-B40C 参数：

频率(KHz)	40±2
传输模式	自由运行	无连接
	外部触发	TTL脉冲(100~700㎲)
	外部触发	重复频率(10~30次/秒)
接收器输出信号	模拟	以2.5 V为基线，Max. ±2 V
	实时脉冲	4~5 V TTL，探测所有对象
	距离脉冲	4~5 V TTL仅探测最近的对象
直流输入	低压型(5 V dc)	0~3 m (常规, HG-B40C) 0~3 m (各向异性, HG-B40A)

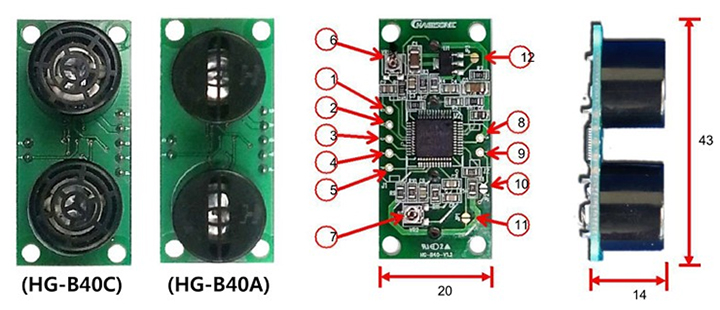

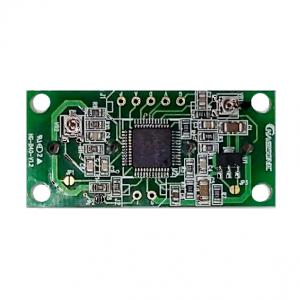

韩国Hagisonic 超声波传感器模块 HG-B40C 端子和零件描述：

① GND
② DC 输入电源端: 5V±0.5V (仅对低压型号)，6~16V (高压型号)
③ 距离脉冲输出：脉冲宽度与距离成比例
④ 接收模拟信号输出：放大的接收信号（实时）
⑤ 接收脉冲输出：接收器的实时方波形式
⑥ 内部超声波频率调整VR(VR1)：40 kHz ±2 kHz (工厂调整) <请勿更改此设置>
⑦ 接收器增益调整VR(VR2)
⑧ GND
⑨ 触发输入/ 输出：
- 外部触发模式：信号输入(建议脉冲宽度TTL为100㎲~ 700㎲)
- 自由运行模式：(内部触发) :传递定时信号输出(监控)
⑩ 传输模式选择板(JP2)：
- 外部触发输入模式：断开
- 自由运行模式：焊接短路（工厂默认）
⑪ 自动时间增益控制(T.G.A) 模式选择板(JP1)：自动增益控制（断开），Max固定增益（焊接短路）
⑫ DC 输入功率选择板(JP3)：6~16V高压型，工厂默认
- 5V低压型：焊接短路
- 6~16V高压型：断开（工厂默认）
