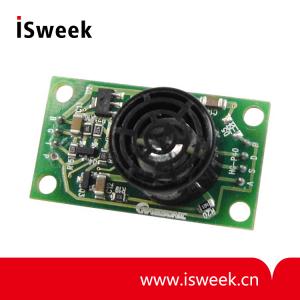

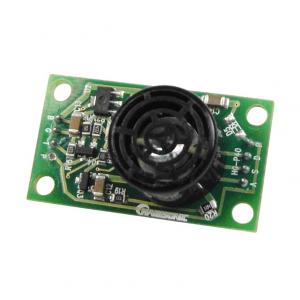

韩国Hagisonic 超声波近距离传感器模块 - HG-P40系列

产品介绍

韩国Hagisonic 超声波近距离传感器模块 HG-P40系列描述：

• 仅使用单个收发器传感器单元发送和接收信号。

• 便于测距和物体检测。

• 为方便使用，提供两种传输模式：

• 自由运行：连接到电源时，传感器自身发送触发信号和突发信号 - 用于基本应用

• 外部触发：外部系统 (控制器或处理器电路) 控制触发信号 – 用于高级应用 (距离测量)

• 两种输入电源 – 低压 (5V) 用于处理器电路，高压 (12V) 用于控制器。

• 四种不同的输出信号 (同时)。

• 将实际接收到的超声波实时放大 (用于声压测量)

• 探测信号的实时 TTL 电平矩形波(方波) (用于机器人)

• 与传感器到最近障碍物距离成比例的脉冲宽度信号(用于机器人和测距)

• 在预设范围内(0.5~4.5m)的接近输出信号 (10mA 电流) (工业用途)

• 预设范围可在 0.5 ~ 4.5 m 之间调节 (批量订单下工厂可预设距离)

• 高性能 ASIC 芯片，用于稳定的传输和高灵敏度的信号接收 (较大可放大约 4,000 倍)

韩国Hagisonic 超声波近距离传感器模块 HG-P40系列特性：

多功能收发器机型

两种传输模式(自由运行 /外部触发)

① 电源(低压：5V / 高压：6~16V)

②4种不同输出信号(同时)：

-实时接收并放大的超声波

-实时TTL方波信号

-距离脉冲宽度信号

-在预设距离（近距离）内探测物体

③ 高性能ASIC芯片

韩国Hagisonic 超声波近距离传感器模块 HG-P40系列参数：

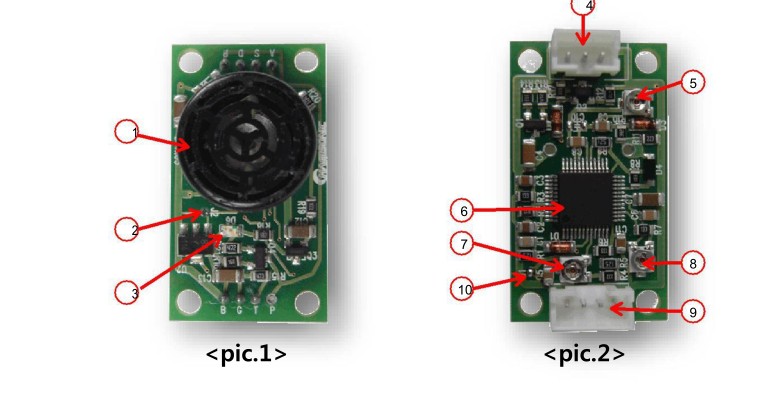

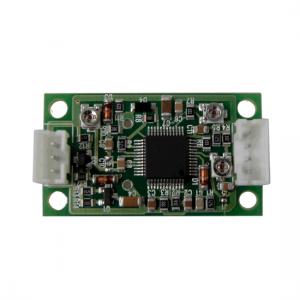

韩国Hagisonic 超声波近距离传感器模块 HG-P40系列零件描述：

①超声波传感器单元: Ø16开放式传感器具备常规型的方向性(约65~75˚).

②电源选择PAD(J2) :低压(5V)– 需焊接，高压(6~16V)– 不需焊接(在这种情况下，建议电压高于 6.5V )。

③近距离探测LED :当有物体进入预设量程时，红灯亮，并生成,10mA的输出信号。

④输出终端 : 同时生成三种不同的输出。(参见 P2 和 P6)

⑤接收器灵敏度调节VR :前置放大器的增益值在0 ~ 4,000x区间内 调节。（工厂默认选项为： 2,000X ）

⑥ASIC  芯片： ：功能多样的48引脚芯片(Hagisonic产品)

⑦测距量程调节VR :量程为0.5 ~ 4.5m

⑧超声波频率调节:工厂将设备调节至最佳性能状态(切勿调节此项！)

⑨输入终端:电源，外部触发输入和近距离输出信号(10mA电流)终端(参见P2和P6)

传输模式选择 PAD(J1) :

-自由运行模式：需焊接；每秒生成约10 ~ 15个脉冲(工厂选项：已焊接)

-外部触发模式：不焊接；需要外部TTL电平脉冲传输。(可达到每秒1~100，但建议值是每秒 10~30) (建议脉冲宽度：0.5~1mS )
