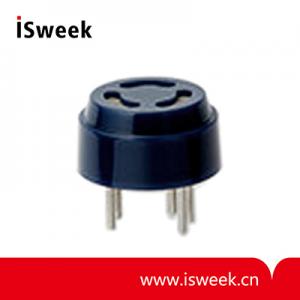

氨气传感器 - SP-53A-00
产品介绍
氨气传感器 SP-53A-00描述：
SP-53A是SnO2半导体气体传感器，对高浓度的氨气有高灵敏度并且比一般的产品的响应速度要快。
氨气传感器 SP-53A-00 参数：
结构

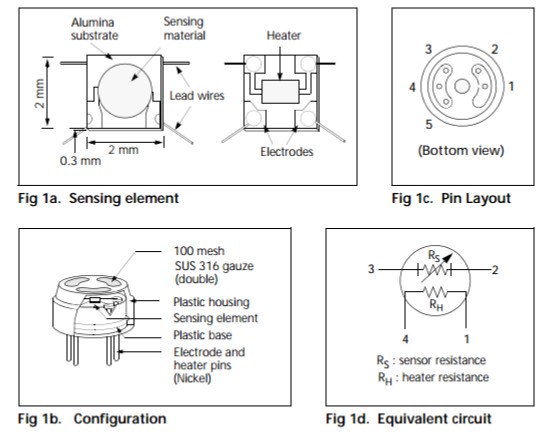

气体感应半导体材料紧贴在铝基片上，金电极打印在基片上。氧化钌的薄加热器打印在基片的背面，并且放在塑料封装中（Fig1）。
操作条件
Fig2展示了此产品的标准使用电路。传感器阻值（Rs）的变化导致了负载电阻(RL)上的电压的变化。为了获取最佳的性能和参数，加热电压（VH）,电路电压（Vc）和负载电阻（RL）的值必须在给定的标准操作条件下的值，具体参数表在下一页表述。
灵敏度特性
Fig3展示了SP-53A(典型数据)的灵敏度参数曲线。气体传感器的灵敏度参数是传感器阻值和气体浓度的关系的体现。基于对数功能，传感器阻值的减小，被测气体浓度随之增加。SP-53A的灵敏度参数由以下的参数详细说明。
--传感器阻值：在含有600ppm的NH3空气中
--传感器阻值变化率：在含有200ppm~600ppm的NH3空气中
具体参数
A. 标准操作条件
|
符号 |
参数 |
规格 |
条件 |
|
VH |
加热电压 |
5V ±4% |
AC或DC |
|
VC |
电路电压 |
5V ±4% |
AC或DC |
|
RL |
负载电阻 |
变化的 |
PS<15mW |
|
RH |
加热电阻 |
42 Ω ± 2Ω |
室温 |
|
PH |
加热功耗 |
380mW |
PH = VH2 / RH |
|
PS |
传感器功耗 |
少于15mW |
PS=(VC - VRL)2/RS |
B．环境条件
|
符号 |
参数 |
规格 |
条件 |
|
Tao |
操作温度 |
-10~60°C |
推荐范围 |
|
Tas |
储存温度 |
-20~70°C |
|
|
RH |
相对湿度 |
<95%RH |
|
|
（O2） |
氧气浓度 |
21% ± 1%（标准条件） |
相对较小值：>18% |
|
灵敏度参数受氧气浓度变化的影响。 |
|||
C．灵敏度参数
|
型号 |
SP-53A-00 |
||
|
符号 |
参数 |
规格 |
条件 |
|
RS |
传感器阻值 |
9kΩ~90kΩ |
在600ppm NH3的空气中/空气 |
|
β |
灵敏度斜率 |
0.53~0.68 |
在600ppm NH3的空气中的RS/在200ppm NH3的空气中的RS |
|
标准测试条件： 温度：20 °C ± 2 °C VC:5.0 V ± 1% |
|||
D．机械结构参数
|
项目 |
条件 |
规格 |
|
震动 |
频率： 100cpm |
应该在灵敏度参数中满意的规格 |
|
冲击 |
加速度：100G |
E．组成材料
|
No. |
部分 |
材料 |
|
1 |
敏感元件 |
SnO2 |
|
2 |
基片 |
Al2O3 |
|
3 |
导线 |
Au-Pd-Mo |
|
4 |
加热器 |
RuO2 |
|
5 |
电极 |
Au |
|
6 |
塑料外壳 |
尼龙46（UL84HB） |
|
7 |
塑料底座 |
尼龙66（UL94HB） |
|
8 |
不锈钢网眼 |
SUS316(100网眼，双层) |
|
9 |
加热器/电极引脚 |
镍 |
体积
