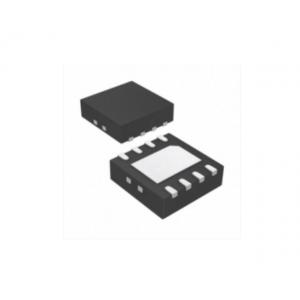

马达驱动芯片 - SS8870T
Mouse over image to zoom
产品介绍
SS8870T是一款刷式直流电机驱动器，适用于打印机，智能家居，工业设备及其它机电一体化电机，两路输入逻辑控制H桥驱动器，该驱动器由四个N沟道金属氧化物半导体场效应管，输出3.6A的电流峰值双向控制电机，利用电流衰减模式，可通过对输入进行脉宽调制来控制电机转速。如果将逻辑输入设置为低电平，则电机驱动器进入低功耗休眠模式。
SS8870T具有集成电流调节功能，该功能基于模拟输入VREF以及ISEN引脚的电压（与流经外部感测电阻的电机电流成正比）, 该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。
该器件针对故障和短路问题提供了全面保护，包括欠压锁定（UVLO），过流保护(OCP)及过热保护(OTP)。
一、马达驱动芯片 - SS8870T的特性：
独立的 H 桥驱动：
- 驱动一个直流电机、步进电机的一个绕组或者其它负载
6.5V to 40V 宽工作电压范围
520mΩ(典型值) RDS(ON)(HS+LS)
3.6A 峰值电流驱动能力
PWM（脉宽调制）控制接口
集成电流调节功能
低功耗休眠模式
集成保护特性
- VM 欠压锁定
- 过流保护 (OCP)
- 过流重启功能
- 热关断 (TSD)
- 故障自恢复
二、马达驱动芯片 - SS8870T的应用：
打印机
扫地机
工业设备
