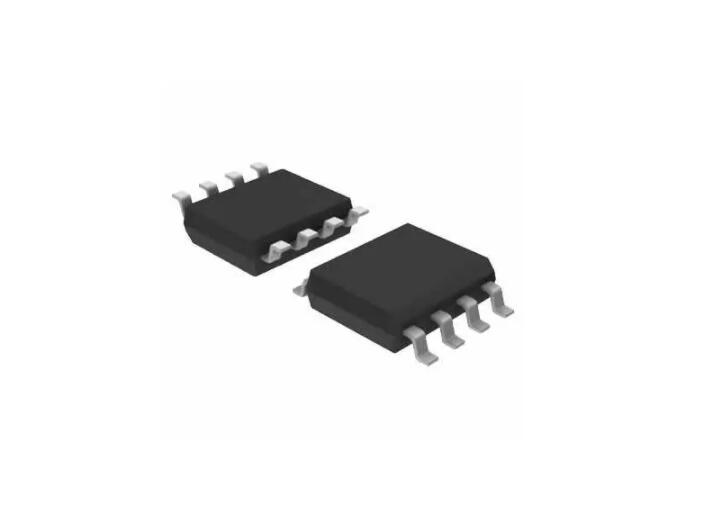

2.4GHz无线收发芯片 - RF298

产品介绍

RF298是一款低成本，高集成度的 2.4GHz 的无线收发芯片。工作在2.400~2.483GHz世界通用ISM频段。片上集成发射机，接收机，频率综合器，GFSK 调制解调器。RF298传输 GFSK信号，发射功率较大可以到 10dBm,空旷地段传输可达120米以上，标准应用为8dBm。接收机采用低中频结构，接收灵敏度可以达到-86dBm。 该芯片将外围器件高度集成到芯片内部，集成了射频前端匹配电路，22K电阻，晶体负载电容，VDD电容等，目前该芯片外围器件较低只需要2个电容和一颗晶振。

一、无线芯片 - RF298的特性：

低功耗：
-发射模式（0dBm）工作电流16mA
-接收模式工作电流14mA
-休眠电流1.5uA
高集成度：
-外围元器仅需要2个电容,一个晶振
低成本：
-支持16MHz晶振±60ppm
-支持双层印制板设计
-支持ESOP8封装
-支持SPI接口通讯
-可用印制板微带天线
高性能：
- 1Mbps模式的接收灵敏度为-86dBm
-1Mbps模式的特殊应用较大发射功率可达10dBm，传输距离可达200米以上
-标准应用发射输出功率为8dBm
-抗干扰性好，接收滤波器的邻道抑制高
内置自重传，auto_ack 功能
支持4线SPI接口，速率较高支持8Mbps

二、无线芯片 - RF298的应用：
