Mini背光 - WH5097D

产品介绍

WH5097D是一个4通道的迷你LED驱动器，设计用于驱动2D-背光显示器，它可以支持12位的PWM。有了适当的定时控制，WH5097D可以实现直接驱动或扫描型驱动方法。该设备在每个通道上可提供高达30 mA的连续电流。WH5097D采用专有的接口协议和自寻址算法，使BLU（背光单元）上的每个WH5097D被赋予一个地址，以便与背光定时控制器（BCON）通信。包括全保护，如内置LED开/短检测和热关闭。

一、Mini背光 - WH5097D的特性：

电源电压：VDD 3.0V ~ 5.5V
主动模式电流：450uA（类型）
内部OSC，高达16MHz
倍频：
-AM（直接驾驶），带有x1、x2、x4、x8、x16、x32、x64
4个高精度电流汇（I型电流汇）
故障电压> 40V
驱动电流范围：（0.5~5 mA）、（1.0~10 mA）、（2.0~20 mA）和（3.0~30 mA）
每个i槽的7位I-DAC
每个Isink的饱和电压为0.4V@25mA
12位真实亮度控制分辨率，PWM调光在32 kHz（含抖动）
PWM输出频率支持（直接驱动模式）：60/120/144/240/480/960/1920/3840 Hz
PWM输出频率精度：+/-2%
直流I槽精度：+/-2%
2位可编程旋转率控制，EMI从0.3us减少到2us
2+2位PWM输出倾斜控制
中心/正向PWM波形对齐
调光模式控制方案：
-PWM - 12位
连接：
-亮度控制输入（Dip）
-动态净空状态输出
-故障报告输出（Dis/Dos）
诊断：
-LED短检测
-LED打开检测
-输入UVLO
-165℃/30℃滞后时热停机
芯片内部状态读取：
-Vch测量
-OTP触发事件
-LED打开/短状态

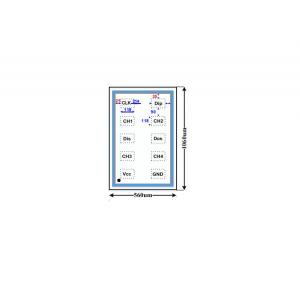

包装：
-CSP-10保险杠
-DFN3x3-10L

二、Mini背光 - WH5097D的应用：

控制面板照明

本地调光LED背光系统
