模拟功放芯片 - iML6602

产品介绍

iML6602是一种高效立体声d级音频放大器，在高效模式（HEM）下具有非常低的空闲功率损失，这有助于延长电池寿命。高效率允许它可以支持2×30 W没有外部散热器在一个双层PCB上。该设备提供并行BTL应用，可以在24V电源电压下提供60W到4Ω负载。

iML6602采用切换频率选项300-KHz和350K+-15% SSM，以减少EMI，这与主或从选项一起实现，使同步多个设备成为可能。

可调功率限制功能允许设置PLIMIT电压轨道，以限制通过扬声器的电流量。该设备被完全的保护，包括UVLO、OVP、OTP、直流保护和短路保护。

一、模拟功放芯片 - iML6602的特性：

输入电源电压范围： 4.5V至26V
支持大输出功率：
2×30W进入一个8Ω BTL负载在24 V
1×60W进入一个4Ω PBTL负载在24 V
22 mA低静态电流在24V高效模式，推荐LC滤波器
高功率效率：高达94%
高效模式（HEM）：非常低的空闲功率损耗，而不会降低THD的性能
低输出偏移电压：1.5 mV
低电磁干扰与扩频调制
低THD：0.01%@1W@8ohm@24V
300-KHz和350K+-15% SSM开关频率
主从同步
可编程功率限制
并行BTL模式支持
单、双电源支持
直流检测，和短路与错误报告
过压和过压保护（UVLO和OVP）
热关闭（OTP）

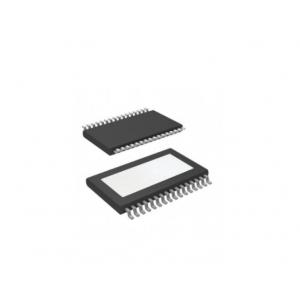

包装HTSSOP-32与衬垫朝下

二、模拟功放芯片 - iML6602的应用：

声条

蓝牙扬声器

电视音频

家庭影院
