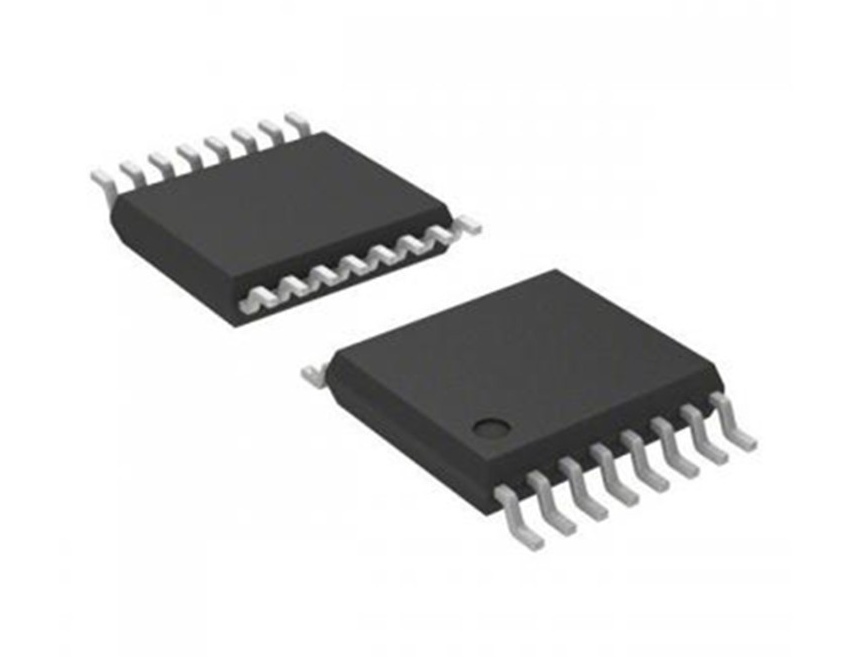

LED驱动芯片 - SS8102

  • LED驱动芯片
Mouse over image to zoom

 较大输出 25A 驱动电流
 100K:1 以上高 PWM 调光分辨率
 模拟调光比 250:1
 输入电压范围: 8V~45V
 开关电源频率可调整
 封装：eTSSOP16

产品型号：
SS8102
PDF：
订货数量：
询  价 加入询价篮

产品介绍

SS8102是一款高效率、恒电流、降压型同步半桥DC/DC 转换器驱动芯片，较大输出电流能力达25A，PWM 调光分辨率超过 100K:1。


SS8102采用迟滞式恒定关断时间的工作模式，无需外部补偿设计。较大简化外部器件，其输出电流能力既可以通过不同阻值的外接电阻（Rcs）调整，也可以通过调节模拟调光控制引脚 IADJ 上的电压来实现。电流能力可达 25A。通过 DIM 管脚输入 PWM 信号来灵活实现对 LED 的调光控制。
SS8102有同步模式和异步模式两种工作模式可供选择，客户可以根据自己的需求来灵活设计。
SS8102具有良好的线性度和稳定的恒流特性，可以精确调光并在恶劣供电条件下稳定工作。

针对低灰度调光特性进行系统运算优化，实现低灰调光无抖动及闪烁问题，使 LED 有更好的线性度调光特性。

PWM及线性调光双重控制并存，可执行独立调光电流控制

SS8102提供一系列保护功能，包括欠压锁定保护（UVLO）、过热保护（OTP）、LED 开路与短路保护，输出欠压保护功能等。SS8102 使用具有散热片的封装，因此系统可以在大电流通过时稳定工作。

一、LED驱动芯片 - SS8102的特性：

 较大输出 25A 驱动电流
 100K:1 以上高 PWM 调光分辨率
 模拟调光比 250:1
 输入电压范围: 8V~45V
 开关电源频率可调整
 封装：eTSSOP16
 良好的调光线性度
 稳定的恒流特性
 保护特征
- VCC 欠压锁定
- 过流保护
- 过热保护
- 输出欠压保护
- LED 开路保护


二、LED驱动芯片 - SS8102的应用：

 舞台照明
 影视灯光
 投影仪
 工业照明 LED 驱动
 工业激光
 汽车照明


ISweek 工采网的所有产品均来自于原始生产厂商直接供货，非第三方转售。
