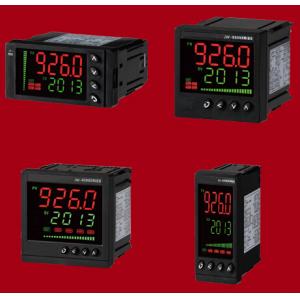

记忆型数显调节仪 - JW-920M系列

产品介绍

产品描述：

采用先进的ARM处理器，处理速度快，接口部件简单，可靠性稳定性强。

包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性校正算法，保证了数字话采样的精度。

多种控制方式自由选择，其中智能调节控制采用模糊理论和传统PID控制相结合的控制方式进行控制，使控制过程具有响应快、超调小、稳态精度高的优点，特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果。控制算法中具备自整定功能。

兼容多种阀位反馈信号，标准电压、标准电流、三线电位器等。并具有虚拟阀位反馈功能，省去链接阀位反馈信号，通过相关阀位参数设置，自动跟踪阀位状态。具有阀位死区、控制死区功能，死区范围可寄存器设定。

具有标准模拟量变送输出功能，变送数据源、变送类型、变送范围自由配置。

可设定120段程序控制曲线，可对每段控制进行独立输出限幅，具有跳转功能，通过跳转功能可把若干条程序升温曲线连成一条，也可通过跳转功能执行周期性的循环程序升温曲线控制。具有暂停（HoLd）、停止（Stop）功能。可设置两个可编程的开关量输出做为事件输出，对同一物理输出接口的报警输出以或运算形式动作。

具有差值运算、平均值运算、温差控制功能。

独有的控制过程记忆功能，可设置1024点的控制过程记忆数据，记忆模式包括PV、PV+MV记忆两种。记忆间隔1~60秒可调。用户可通过一键操作快速浏览，记忆数据根据浏览时间要求自动刷新。此功能可快速分析控制效果，便于控制维护。

丰富的报警输出，4租报警寄存器自由组合，自由定义到任意物理输出接口。

双排4位数码管加20线光柱显示，人机交换操作，简单易用。

即插即用模块化结构，丰富的输出规格，适用与各种应用需要。

采用标准MODBUS通讯协议，通用性强，可靠性高。

抗干扰性能强，通过工业三级电磁兼容测试要求。

历史数据浏览

独有的控制过程记忆功能，可设置1024点的控制过程记忆数据，记忆模式包括PV、PV+MV记忆两种。记忆间隔1~60秒可调。

控制给定值方式丰富
具有两个给定值寄存器，并有外给定、事件触发给定值切换等功能。

主要技术指标
输入规格及量程范围

RS485通讯输入

热电偶：S(-50~1768)、R(-50~1768)、B(250~1820)、K(-200~1372)、N(-200~1300)、

E(-200~1000)、J(-200~1200)、T(200~400)

热电阻：PT100（-200~800）、Cu50(-50~150)、Cu100(-50~150)、

标准毫伏信号：自定义0~100mV

标准电阻信号：自定义0~500欧姆

标准电压信号：0~10V、0~5V、1~5V、自定义0~10V

标准电流信号：4-20mA、0-10mA、自定义0-20mA

测量精度：0.2级（±0.2%FS±1个字）

冷端补偿：±1℃

采样分辨率：1℃或0.1℃

采样周期：0.5秒

断偶断阻超量程检测，显示5b

控制方式：位式控制、手动控制、带自整定功能的模糊PID控制

输出方式：SCR    可控硅移相触发输出

Ssr    固态续电器触发输出（12VDC/30mA)、可控硅过零触发输出

RELA   继电器触点常开输出（250VAC/3A）

i010   0~10mA电流输出（负载能力＜1000欧姆）

i420   4~20mA电流输出（负载能力＜500欧姆）

FrEE   0~20mA自定义电流，范围软件寄存器设定

FrSS   限幅固态继电器、可控硅过零触发，限幅阀值软件寄存器设定

FrrL   限幅继电器，限幅阀值软件寄存器设定

报警功能：4组报警寄存器，自由对应到各输出位置，9种报警方式选择（单边回差上限报警、单边回差下限报警、 双边回差上限报警、双边回差下限报警、正偏差报警、负偏差报警、正负偏差外报警、正负偏差内报警、 故障报警）

电源电压：85~265VAC

整机功耗：小于4W

使用环境：温度-10~+60℃，湿度0~80RH％

主要应用行业：

专为轻工机械、烘箱、试验设备、制冷/制热设备等温度、流量、压力、液位等调节控制而设计。广泛应用于化工、陶瓷、玻璃、冶金、石化、热处理等行业。
