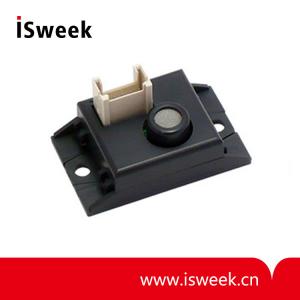

日本FIGARO 可燃气体预校准模块 - CGM6812-B00

Mouse over image to zoom

检测范围： 0 ~ 14000ppm 氢气(还可检测甲烷、异丁烷与丙烷)
电压输出：1~4.5V DC (max可至 VIN)
4000ppm 氢气响应时间(T90)：≤30 秒
工作条件：-10°C ~+60°C , 20~95%RH (防结露)
保管条件：-10°C ~+60°C , 20~95%RH

产品型号：: CGM6812-B00

PDF：

订货数量：

询价加入询价篮

产品介绍

一、CGM6812-B00可燃气体传感器预校准模块描述：

可燃气体传感器预校准模块CGM6812-B00是一种搭载了费加罗催化燃烧式可燃气体传感器TGS6812的新模块，具有耐久性好、稳定性高的特点。此模块可提供与氢气浓度成比例的模拟电压输出， CGM6812-B00模块还采用了防潮涂层，可以在需要防水与绝缘的环境中放心使用，同时，模块还能够检测到传感器断线的故障。模块操作温度范围广，为-10°C～+60°C。由于TGS6812气体传感器可以检测甲烷、 LP气体与氢气，因此此模块适用于固定式燃料电池的可燃气体——氢气的泄漏检测。

二、CGM6812-B00可燃气体传感器预校准模块特点：
与气体浓度成比例的模拟线性输出
免维护
体积小
符合RoHS要求

三、CGM6812-B00可燃气体传感器预校准模块应用:
检测燃料电池系统的气体泄漏
氢气与可燃气体泄漏检测仪

四、CGM6812-B00可燃气体传感器预校准模块规格参数：

产品名称	可燃气体传感器模块
型号	CGM6812 -B00
气体传感器	TGS6812(催化燃烧式)
检测范围	0 ~ 14000ppm 氢气(还可检测甲烷、异丁烷与丙烷)
电压输出（Vconc）	1~4.5V DC (max可至 VIN)
转换为氢气浓度	Vout=[氢气浓度(ppm)/4000] + 1.0
故障	Vconc = 0~0.1V (*)
出厂设定输出	Vconc 空气中 1.0±0.2V
	Vconc 8000ppm 氢气中 3.0±0.2V
4000ppm 氢气响应时间(T90)	≤30 秒
报警时间 (VCONC<2.0V)	≤30 秒 (空气中Vconc <2.0V 所需时间)
工作条件	-10°C ~+60°C , 20~95%RH (防结露)
保管条件	-10°C ~+60°C , 20~95%RH
输入电压（VIN）	5.0±0.2V DC
功耗	≤1.5W
净重	15g 以下
外形尺寸	50 x 30 x 25.3mm
安装要求	由于此模块对方位有要求，应将两个耳孔安装在水平位置
标准测试条件	环境条件 20±2°C , 65±5%RH
回路条件	5.0±0.2V DC
测试前调试	≥10 分钟
