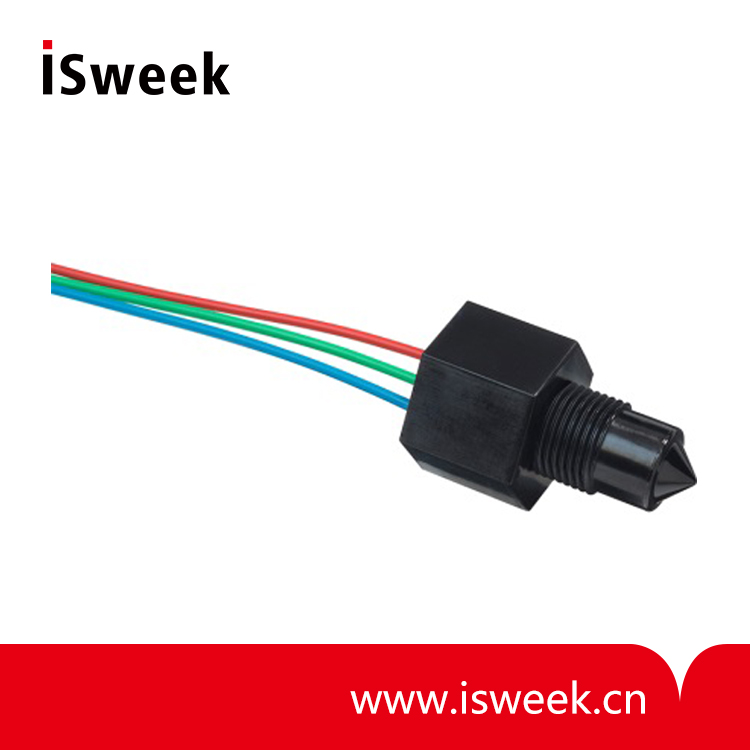

英国SST 工业级光电液位传感器/光电液位开关 - LLC210D324-003

Mouse over image to zoom

供电范围广，为8~30VDC
灌拉电流大，为1A
灵敏度高
输出信号为高低电平

产品型号：: LLC210D324-003

PDF：

订货数量：

产品介绍

一、工业级光电液位传感器/光电液位开关LLC210D324-003概述：
LLC工业级液位传感器是单点检测，TTL兼容数字电平信号输出。这款传感器适用于大功率输出场合，可以直接驱动白炽灯指示灯，声音报警器，继电器或其它情形。一个红外LED光源和光电管探测器精确地安装在传感端的基座上，能确保在空气中达到很好的光耦合。当感应端浸入液体，红外光会从锥形表面透射出去，而光电管接受到的光强会变小，导致输出电平发生变化。多样化的输出电路可满足不同的应用场合。

二、工业级光电液位传感器/光电液位开关LLC210D324-003清洁方法：
根据污染物不同选择不同的清洗液。原厂推荐使用氟利昂和酒精溶剂。禁止使用氯基溶剂，如三氯乙烷等会危害传感器材质。

三、工业级光电液位传感器/光电液位开关LLC210D324-003液体介质是否兼容：

使用前要检测下目标液体是否能与PSU或Trogamid材质相兼容。

四、工业级光电液位传感器/光电液位开关LLC210D324-003电性特性：

供电电压(Vs)	8Vdc~30Vdc
供电电流 (Is)	2.5mA (Vs = 15.4Vdc) 或 7.5mA (Vs = 30Vdc)
输出类型	物料号D3后带 “L”表示传感器空气中输出低电平。否则，其它情况输出高电平
输出灌/拉电流(lout)	1A
工作温度	-25°C 到 +80°C （标准型） -40°C 到 +125°C （扩展型）
储存温度	-30°C 到 +85°C （标准型） -40°C 到+125°C （扩展型）
输出电压(Vout) Vs = 4.5 ~ 15.4Vdc Iout = 1A	输出高电平 Vout = Vs - 1.5V Max 输出低电平 Vout = 0V + 0.5V Max
输出电压(Vout) Vs = 8 ~ 30Vdc Iout = 1A	输出高电平 Vout = Vs - 1.8V Max 输出低电平 Vout = 0V + 0.7V Max
输出电压(Vout) Vs = 4.5 ~ 15.4Vdc 和 Vs = 8 ~ 30Vdc Iout = 0mA	输出高电平 Vout = Vs - 0.3V Max 输出低电平 Vout = 0V + 0.1V Max
