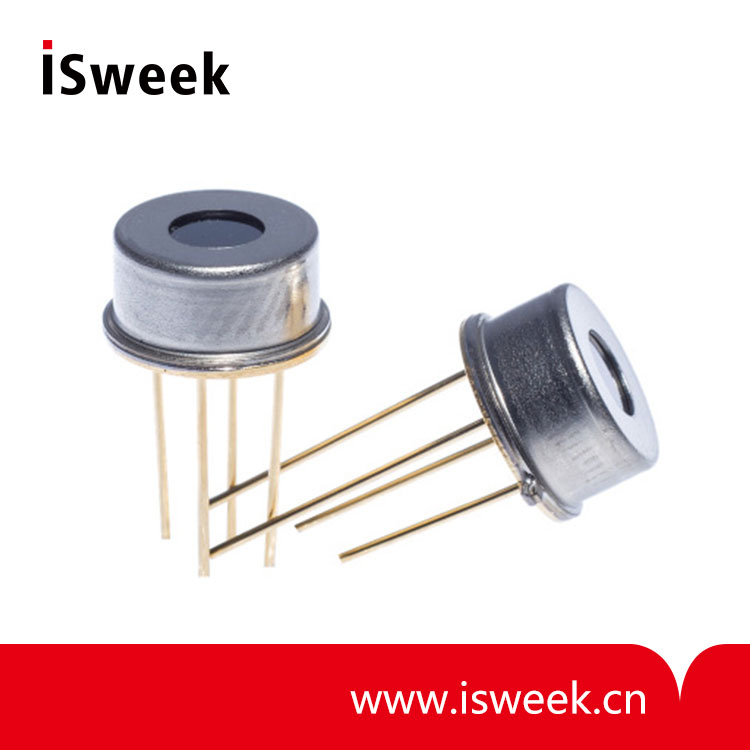

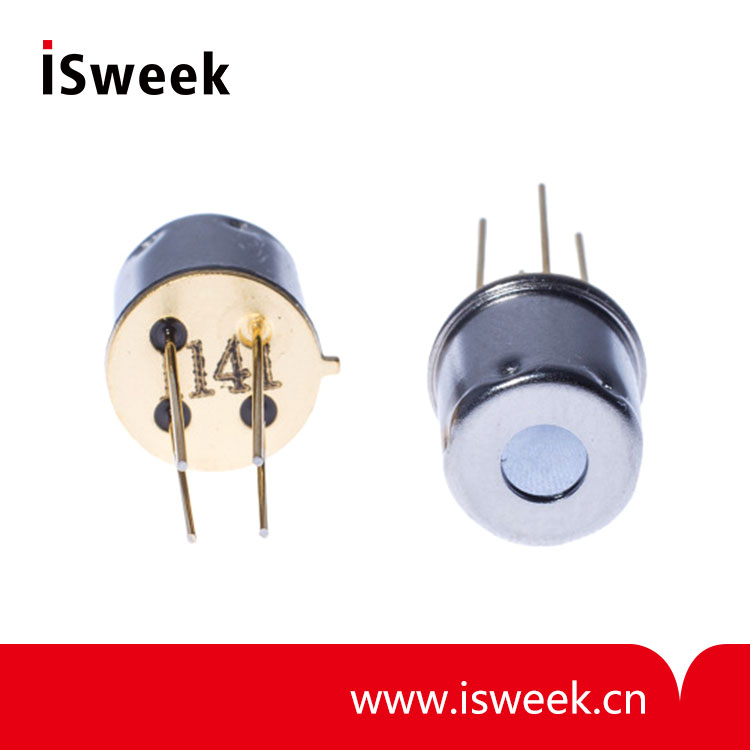

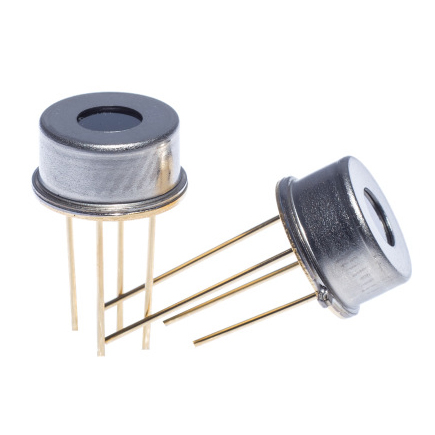

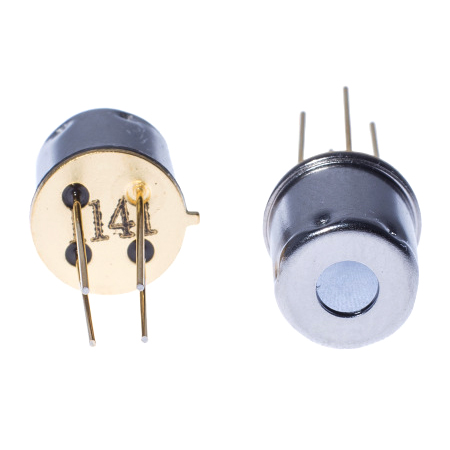

荷兰Smartec 热电堆红外传感器 - SMTIR9901/02

Mouse over image to zoom

SMTIR99XX系列是基于热电堆的硅基红外传感器，红外传感器可用于非接触式的温度测量，因为红外辐射特性与温度相关，可以使用滤镜来测量不同的温度范围。成熟的半导体工艺可以降低成本，同时使器件小型化。为了满足某些应用，红外传感器开口视角可以设计成小于7°。

产品型号：: SMTIR9901/02

PDF：

订货数量：

询价加入询价篮

产品介绍

一、荷兰Smartec 热电堆红外传感器 SMTIR9901/02 描述：

SMTIR99XX系列是基于热电堆的硅基红外传感器，红外传感器可用于非接触式的温度测量，因为红外辐射特性与温度相关，可以使用滤镜来测量不同的温度范围。成熟的半导体工艺可以降低成本，同时使器件小型化。为了满足某些应用，红外传感器开口视角可以设计成小于7°。

基于塞贝克效应，可以有红外传感器得到的模拟输出计算出温度差，SMT9902内置一个温度传感器可以测量自己冷端的温度，从而可以计算出被测物体的温度。传感器本身工作温度在-40到100℃。采用TO05封装。

二、荷兰Smartec 热电堆红外传感器 SMTIR9901/02 特点：

内置NI1000温度传感器
高灵敏度(110V/W)
高信噪比(Rs~50kohm)
反应时间(40ms)　
低成本薄膜工艺
高通红外滤波(>5.5μm)
标准TO05封装　　

三、荷兰Smartec 热电堆红外传感器 SMTIR9901/02 应用：

非接触式温度测量
红外辐射探测
移动物体温度测量
连续温度控制
热预警系统
气温控制
医疗器械

四、荷兰Smartec 热电堆红外传感器 SMTIR9901/02 参数：

特点	参数	单位
热电偶的数量	100
范围	0.50	mm²
尺寸	2,2 x 2,2	mm²
电阻	50±15	KΩ
灵敏度	110±20	V/W¹)
功率	0,35	nW¹)
噪音电压	37	nV/Hz½
响应时间	40±10	ms (63%)
温度范围	-20–100	°C
储存温度	-40–100	°C
电阻	1.000±0.004	KΩ( @ 0°C)
