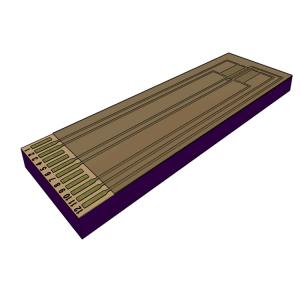

瑞士IST 硅流量传感器 热式质量流量传感器 - SFS01

传感器技术参数

尺寸 (L x B x H in mm)

6.00 (±0.05) x 2.00 (± 0.02) x 0.525 (±0.01)

工作温度范围

0 °C to +80 °C

储存温度范围

-20 °C to +80 °C

压力负载

zui高1 bar (单面膜可持续10年)

传感器电气参数

连接方式

绑定焊盘 (推荐的绑定流程:铝线楔形板顶焊接

加热器电阻

1‘000 Ω ± 20 %

热电堆电阻

< 40 kΩ

热电堆灵敏度

> 5 mV/mW

热电堆同步灵敏度

< 9 %

热电堆电压

典型值 5.5 mV/K

加热器输出

典型值3-10 mW (气体),最大公差: 20 mW

流量测量性能

介质

非腐蚀性气体(5-95 % rH,无凝露)

测量范围

0.0 to 3.5 m/s

灵敏度

0.002 m/s

测量精度

0.2 % F.S.

响应时间 t63

<5 ms

温度灵敏度(不完全)

< 0.18 %/K F.S.

位置灵敏度

< 0.1 % F.S

温度灵敏度

< 4.0 % F.S
