单端液位模组 - LSP

产品介绍

单端液位模组 LSP（Liquid-level -Single-ended-Pro）利用单端对地式电容测量原理，通过电容传感芯片测量介电常数的变化，模组数字信号输出电容值，转换成液位高度等，可测量连续液位或分段液位、含水率、接近等介质传感，广泛应用于水位、油液液位、料位，含水率等检测及接近传感。模组含微处理器件，内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等，可以定制 I2C、1-wire 等数字协议。

LSP 穿透性强，可穿透 1-10mm 非金属容器，有效克服容器壁较厚、或测量有空气间隔、液体介质粘稠度高等问题，准确测量到电容变化；尺寸小，以较小单元原理设计电路，邮票板方式，方便客户集成到产品电路中；可通过调整外围电路实现测量不同的电容范围；模组包含高精度外部晶振，数据采集精度更高、更稳定，同时配合算法软件实现减少干扰、增加精度等效果。LSP 提供双通道，可同时检测两路对地电极。

一、单端液位模组 - LSP的特性：

测量方式：非接触可穿透 1~10mm 非金属容器，或接触式
液位精度：根据被测物、电极结构等应用不同，较高精度 1%
电容测量范围：0~150pF
电容测量精度：1%
电容测量分辨率：0.5ff
电容测量时间：1-100ms（可根据采集需求定制）
平均功耗：5.6mA@5V
温度特性
温度分辨率：15bit ADC
典型测温精度：±3℃
工作温度范围：-40℃~+85℃
通信接口：I2C（可定制 1-wire）
工作电压：2.5V~5.5V

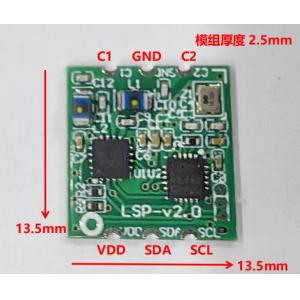

外形尺寸：13.5mm*13.5mm*2.5mm

二、单端液位模组 - LSP的应用：

水位检测

油液液位检测

料位检测

含水率等检测及接近传感
