产品介绍

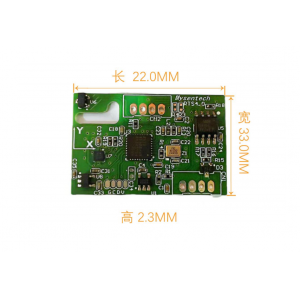

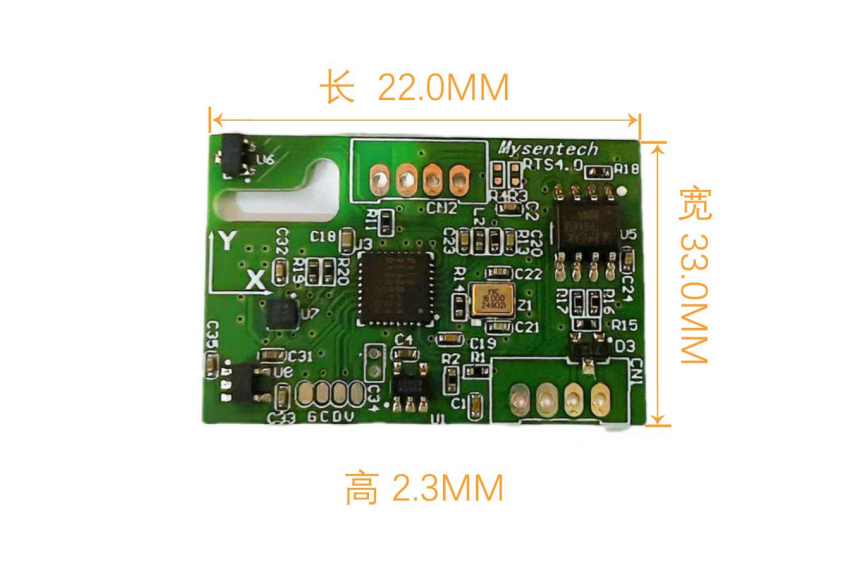

可级联多点倾角计 RTS(Rock Tilt Sensor)基于 RS485 总线可以组网多点串联，每个节点包含高精度三轴 MEMS 重力加速度和温度传感，尺寸小，只有 55x30x22mm；重量轻，只有 50g；成本低，售价为市面同类产品的 1/3。
可多点、链式串联布置在危岩体、挡土墙、危房、滑坡、电塔等监控隐患点周围，可水平、横直、竖直灵活安装，应用于崩塌、滑坡等地灾监测，桥梁、建筑物等安全监测领域。
设备安装：
2.1 立杆法安装
第一步：浇筑混凝土基础底座。
混凝土基础底座长×宽×深为 500mm×300mm×400mm，其中，地下 300mm，地上
100mm。地面上露出的 100mm 制模浇筑水泥平台，使用水平尺保证基础水平。混凝土强
度为 C25 以上。
第二步：预埋设备立杆。
设备立杆材质为镀锌钢管，直径不小于 50mm，高度不低于 500mm，其中，地下 300mm，
地上 200mm。
第三步：预埋警示牌立杆。
警示牌立杆材质为镀锌钢管，直径 50mm，高度 1800mm，其中，地下 300mm，地上
1500mm。
第四步：设备安装。
在设备立杆上先装好法兰盘，然后将 RTS 固定在法兰盘上。
2.2 悬挂法安装
在危岩崩塌或挡土墙倒塌等隐患点布设 RTS 进行监测时，宜采用悬挂安装方式。
第一步：安装背板。
用不少于 3 颗φ6mm 的膨胀螺钉将 RTS 背板固定。
第二步：安装 RTS。
