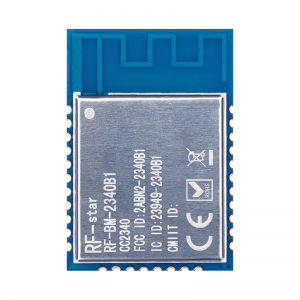

多协议无线模组 - RF-BM-2340B1

产品介绍

RF-BM-2340B1是基于美国TI的 CC2340R5 为核心设计的一款SimpleLink 2.4 GHz 无线模块。支持Bluetooth ®5.3 Low Energy、Zigbee ®、IEEE 802.15.4g、TI 15.4-Stack (2.4 GHz)及私有协议。集成了高性能 ARM Cortex-M0+ 处理器，具有 512 KB Flash、 32 KB 超低泄漏 SRAM。模块引出了 24 个 IO ，包含多种外设，如：I2C、UART、SPI、ADC 和 GPIO。

支持 BLE 5 功能：高速模式（2 Mbps PHY），远距离广播（LECoded 125kbps 和500kbps PHY），且向下兼容 BLE 4.2 及早期的 BLE 规范的关键功能。

一、多协议无线模组 - RF-BM-2340B1的特性：

工作电压：1.8 V ~ 3.8 V，推荐3.3 V
工作频段：2360 MHz ～ 2500 MHz
较大发射功率：+ 8 dBm
FLASH：512 KB
ROM：12 KB （for bootloader and drivers）
RAM：36 KB
GPIO 数量：24 个
通讯接口：UART, I2C, SPI, ADC
工作温度：- 40 ℃ ～ + 85 ℃
模块尺寸：15.55 * 22.5 * 2.1 mm（±0.1mm）
封装方式：SMT（邮票半孔）
协议支持：BLE 5.3、ZigBee、SimpleLink™ TI 15.4-stack、私有协议

二、多协议无线模组 - RF-BM-2340B1的应用：

医学（家庭保健–血糖监测仪、血压监测仪、CPAP机、电子温度计、患者监测和诊断–医疗传感器、个人护理和健身–电动牙刷、可穿戴健身活动监测仪），

楼宇自动化（建筑安全系统–运动检测器、电子智能锁、门窗传感器、车库门系统、网关、HVAC–恒温器、无线环境传感器、消防安全系统–烟雾和热量探测器、视频监控–IP网络摄像头），

照明（LED灯具、照明控制–日光传感器、照明、无线控制传感器），

工厂自动化和控制，

零售自动化和支付–电子销售网点，

通信设备（有线网络–无线LAN或Wi-Fi、接入点、边缘路由器）,

个人电子产品（连接的外围设备–消费者无线、模块、定点设备、键盘、游戏–电子和机器人玩具、可穿戴设备（非医疗）–智能跟踪器、智能服装）
