电源管理芯片（PMIC) - iML1942

产品介绍

iML1942是一个高度集成的电源管理IC为TFT液晶面板。它具有完整的I2C接口来编程各种参数。

该设备包括一个针对AVDD的电流模式升压调节器，一个针对VBK1的同步升压转换器。可选的VGL反向转换器或负电荷泵调节器，VSS1的负线性调节器，可选的增压调节器或电荷泵调节器VGH的温度补偿输出，VCOM1的可编程放大器，VOCM2的可编程DAC，VOCM2和14通道可编程伽马放大器。

iML1942设备包括各种保护功能，如输入欠压锁定（UVLO）和过温关闭（OTP）。输出端包括欠压保护（UVP）和短路保护（SCP）。

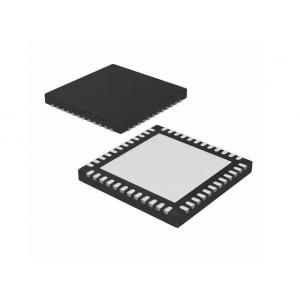

iML1942有一个WQFN 46针6.5 mm X 4.5 mm，底部暴露的热垫，以提供较佳的散热。该设备的额定工作范围为-40至+85°C温度范围。

一、电源管理芯片（PMIC） - iML1942的特性：

8.6V至14.7V的电视输入电源电压范围

4.3V至6V的输入电源电压范围为MNT

全I2C接口控制

AVDD、VBK1、VGH、VGL、1位可选择切换频率（500 kHz/750kHz）

可选的内部或外部MOSFET驱动器增压调节器的AVDD

-13.5V至19.8V的输出电压范围

VBK1的同步吸盘调节器

-1.8V至3.35V的输出电压范围

用于HAVDD的大电流可编程放大器

-7位分辨率

-±200mA输出短路电流

可选的反向调节器转换器或充电泵调节器的VGL

-3V至-18V的输出电压范围

-温度补偿输出

VSS1的负线性调节器

--3V至-16V的输出电压范围

-采购和连接能力

可选的增压调节器或更换泵调节器的VGH

-20V至45V的输出电压

-温度补偿输出

用于VCOM1的1通道可编程放大器

-7位分辨率

-±400mA短路电流

1通道可编程VCOM2 DAC

-7位分辨率

14通道可编程伽马放大器

-10位分辨率

-±100mA短路电流

保护功能

-UVP, SCP, OTP

从属地址：

-0100 000 R/W (PMIC)

二、电源管理芯片（PMIC） - iML1942的应用：

监视器面板

电视面板

液晶面板
