Level shift - iML7276

产品介绍

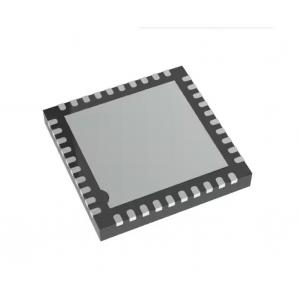

iML7276是一个19通道高压水平移位器的应用程序。该设备将由定时控制器（TCON）产生的逻辑电平信号转换为由显示面板使用的高电平信号。该设备采用WQFN-40L 5x5封装，适用于GOP TFT-LCD面板。

液平转换器被设计用于产生高压信号来驱动TFT-LCD面板。iML7276包括8个GOA输入信号（CPV1到CPV2、STV0、STV1A、STV1B、LC、tenet、DIS_SENSE）、19- CH GOA输出信号(12CLK、LS_STV0、LS_STV1A、LS_STV1B、VDDE、VDDO、LS_VGL和LS_LVGL。它还集成了复位功能。只要DVDD达到放电水平，所有通道都会被拉到VGH。

一、 Level shift - iML7276特性：

2.6V到5.5V的输入逻辑电平范围

-20V至45V的输出电压范围

19 Ch水平移位器支持12-CH CLK，3-CH LS_STV，VDDE/VDDO，LS_VGL，LS_LVGL

保护功能：UVLO、OTP、OCP

支持2IN，4/6/8/10/12 CLK OUT
CLK费用共享和GPM功能

I2C接口

断电放电选项

符合RoHS标准和无卤素标准

二、 Level shift - iML7276应用：

GOATFT-液晶面板
