USBCodec芯片 - CJC2100

产品介绍

CJC2100是一款基于Cortex-M0+的单片机，专为USB耳机设备而设计。

它集成了一个32位的RISC CPU和8KB的SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、WDT、PWM、SPI、IIS、SPDIF、PDM、SARADC、PLL、LDO等。

CJC2100可以通过SPI接口从外部闪存启动。开机后，程序从外部闪存读取到内部SRAM中进行执行。

CJC2100可以运行到48MHz，它的设计特别小心，以较小化功耗，同时允许灵活性，以达到高性能。它包括针对单个IP的时钟门控，CJC2100可以在不同的节能模式下进一步操作：正常、空闲、待机、关机，不同的模式有不同的时钟和电源策略。

一、USBCodec芯片 - CJC2100的特性：

皮质-M0+类似

LDO

-内置的LDO，为较宽的工作电压range：3.3V/1.8V

-RAM:8KB SRAM

通过USB/UART进行系统内编程和电路内编程

时钟控制

-可编程系统时钟源

-12MHz内部rc振荡器（25℃时精度为1%）

-支持外部晶体振荡器

-10 KHz内部低功率rc振荡器，用于看门狗和空闲唤醒

USB合规性

-USB规范。V2.0高速/全速模式兼容

-USB音频类V1.0/V2.0兼容

-USB人机界面设备V1.1兼容

-支持USB暂停/恢复/重置功能

-支持控制、中断、批量和同步数据传输

音频编解码器

-默认采样率：192k/176.4k/96k/88.2k/48k/44.1k（192k/176.4k仅在USB音频类V2.0/High-speed模式下提供）

-支持位长：16/24/32位

输入输出口

-较多32个通用I/O（GPIO）

定时器

-3个内部计时器

-内部或外部时钟源的选择

-可以在溢出和超时时发出中断命令

-每个计时器都有两个匹配寄存器

-支持增减型模型

工作温度：-20~+85度

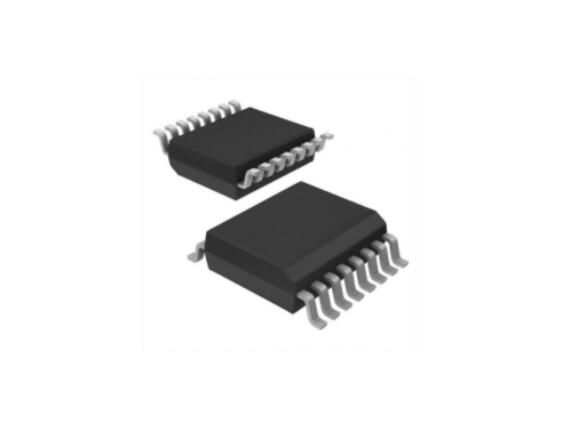

包装：2模包装至少SSOP 16针

二、USBCodec芯片 - CJC2100的应用：

USB耳机
