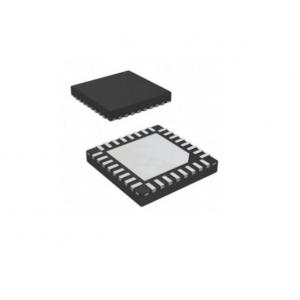

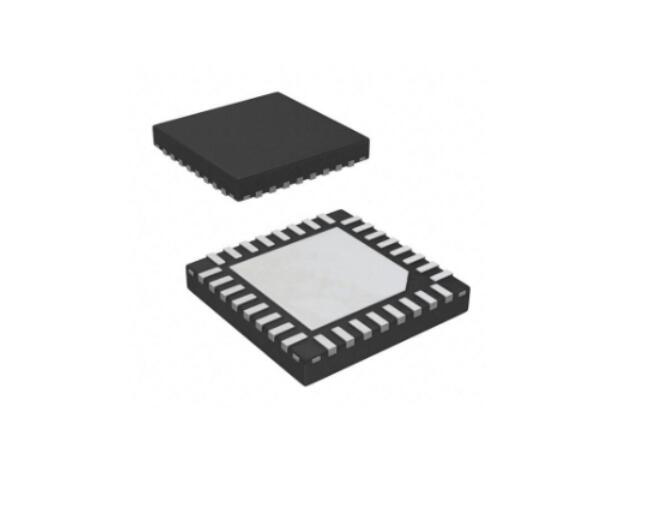

USBCodec芯片 - CJC6811A

产品介绍

CJC6811A是一款基于Cortex的单片机，专为USB耳机设备而设计。

它集成了一个32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、WDT、PWM、SPI、IIS、SARADC、PLL、LDO等。

CJC6811A可以通过SPI接口从外部闪存启动。开机后，程序从外部闪存读取到内部SRAM中进行执行。

CJC6811A可以运行到48MHz，它的设计是特别小心的，以较小化功耗，同时允许灵活性，以达到高性能。它包括针对单个IP的时钟门控，CJC6811A可以在不同的省电模式下进一步操作：正常、空闲、待机、关机，不同的模式有不同的时钟和电源策略。

一、USBCodec芯片 - CJC6811A的特性：

皮层类似

LDO

-内置的LDO，为较宽的工作电压range：3.3V/1.8V

Memory
-支持程序内存高达16KB

-RAM:16KB SRAM
通过USB/UART进行系统内编程和电路内编程

时钟控制

-可编程系统时钟源

-4-6MHz内部rc振荡器（25℃时精度为1%）

-12MHz时钟从USB振荡器

-支持外部晶体振荡器

-10 kHz内部低功率rc振荡器，用于看门狗和空闲唤醒

USB合规性

-USB规范。V2.0全速模式兼容

-USB音频类V1.0/V2.0兼容

-USB人机界面设备V1.1兼容

-支持USB暂停/恢复/重置功能

-支持控制、中断、批量和同步数据传输

音频编解码器

-默认采样率：192K/176.4K/96K/88.2K/48K/44.1K
-支持位长：16/20/24位

-DAC支持较大到192K/16位ADC较大到48K/16bi

输入输出口

-较多8个通用输入/O（GPIO）

工作温度：-40~+85度

储存温度：-55~+125度

包装：QFN5*5-32

湿度敏感性水平MSL3

二、USBCodec芯片 - CJC6811A的应用：

USB耳机
