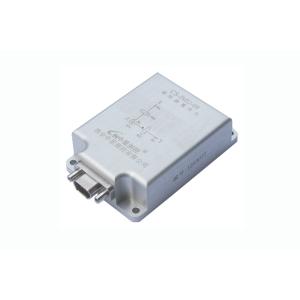

惯性测量单元 - CS-IMU-09

  • 惯性测量单元
Mouse over image to zoom

专用于检测架空电力线路的舞动状态 , 输出三轴陀螺仪和三轴加速度计数据 , 输出舞动频率、加速度和舞动幅度,
输出舞动轨迹和舞动姿态角, 数字UART（TTL电平）输出, 低功耗 , 产品自校准，安装无严格要求.

产品型号：
CS-IMU-09
订货数量：
询  价 加入询价篮

产品介绍



CS-IMU-09惯性测量单元产品特点:

 专用于检测架空电力线路的舞动状态    , 输出三轴陀螺仪和三轴加速度计数据  ,  输出舞动频率、加速度和舞动幅度,

 输出舞动轨迹和舞动姿态角,     数字UART（TTL电平）输出,    低功耗 ,   产品自校准，安装无严格要求.

CS-IMU-09惯性测量单元主要应用领域:

电力导线舞动监测系统

CS-IMU-09惯性测量单元主要技术指标:

型号

CS-IMU-09

电气特性

供电电压

3.3VDC

供电电流

23mA

输出方式

UART（TTL电平）

通信波特率

9600bps

数据输出速率

－

数据输出格式

16位二进制补码

性能指标

传感器（X、Y和Z轴，下同）

陀螺仪

加速度计

量程

±250 °/s

±15g

带宽

 ≥50 Hz

非线性

≤ 0.2% Fs

≤ 0.5% Fs

启动时间

≤ 1 s

环境特性

使用温度

-40℃～+70℃

存储温度

-55℃～+100℃

耐冲击（0.5ms）

2000 g

物理特性

重量

80g

尺寸

59×40×17mm



ISweek 工采网的所有产品均来自于原始生产厂商直接供货，非第三方转售。
