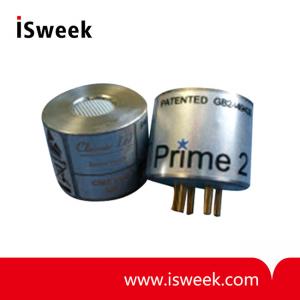

英国Clairair高分辨率红外二氧化碳传感器（NDIR CO2传感器） - Prime2

产品介绍

一、高分辨率红外二氧化碳传感器（CO2传感器） Prime2产品描述和操作：

Prime2 传感器利用 NDIR 技术检测 CO2 气体浓度。传感器内部有一个红外光源，一个双元件红外探测器，一个特有的光波导让气体扩散进去， ARM7 内核微处理器，输出电压与电源极性无关。

高分辨率红外二氧化碳传感器 Prime2可以设置为线性电压输出，全量程 0.4V-2.0V 参考供电电源负极，或者设置为催化燃烧格式输出，通常零点是中间电压，相对于检测管脚在满量程点的电压是 100mV。

此外，通过串口连接可以读取输出值和访问内部配置。通信连接点 3 系的 Prime2 是焊盘，5 系的 Prime2 是管脚。内部的集成电路可以实现的功能如驱动光器件，提取检测信号，把信号强度转化为浓度，进行温度补偿和量化输出值等。

在催化燃烧配置时，Prime2 可以在满足电源供电要求的条件下，不改变电路并完全替代催化燃烧传感器。当 Prime 2 用于恒流催化燃烧电路时，
外围元件需要满足电源要求。 Prime2 目前没有过防爆认证，所以如果用于危险区域，必须加防爆密封外壳。
客户可以从 Clairair 公司得到产品运用和应用笔记的相关技术支持。

二、高分辨率红外二氧化碳传感器（CO2传感器） Prime2特征：

工作不受供电极性影响

线性电压输出或模拟催化燃烧电桥输出

工作电压范围 3.0V-5.0V

工作电流典型值为 80mA

新的 MEMS探测器技术

量程：从 0-5000ppmCO2 到 0-10%VolCO2

全金属结构，绝缘外壳

体积小

灵活的电路访问设置

用户可以通过硬件连接进行标定

宽温度工作范围

快速响应

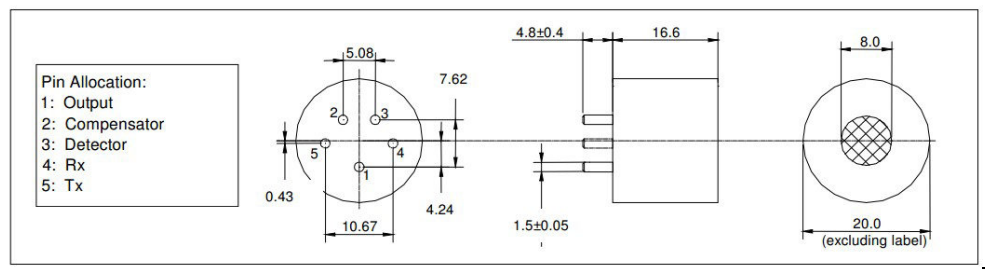

三、高分辨率红外二氧化碳传感器(CO2传感器) Prime2外观描述
所有尺寸以 mm 为单位（±0.1mm，除非标注）。Rx和 Tx 3 系的为焊盘
